一陸特 2024年6月B 無線工学 問21

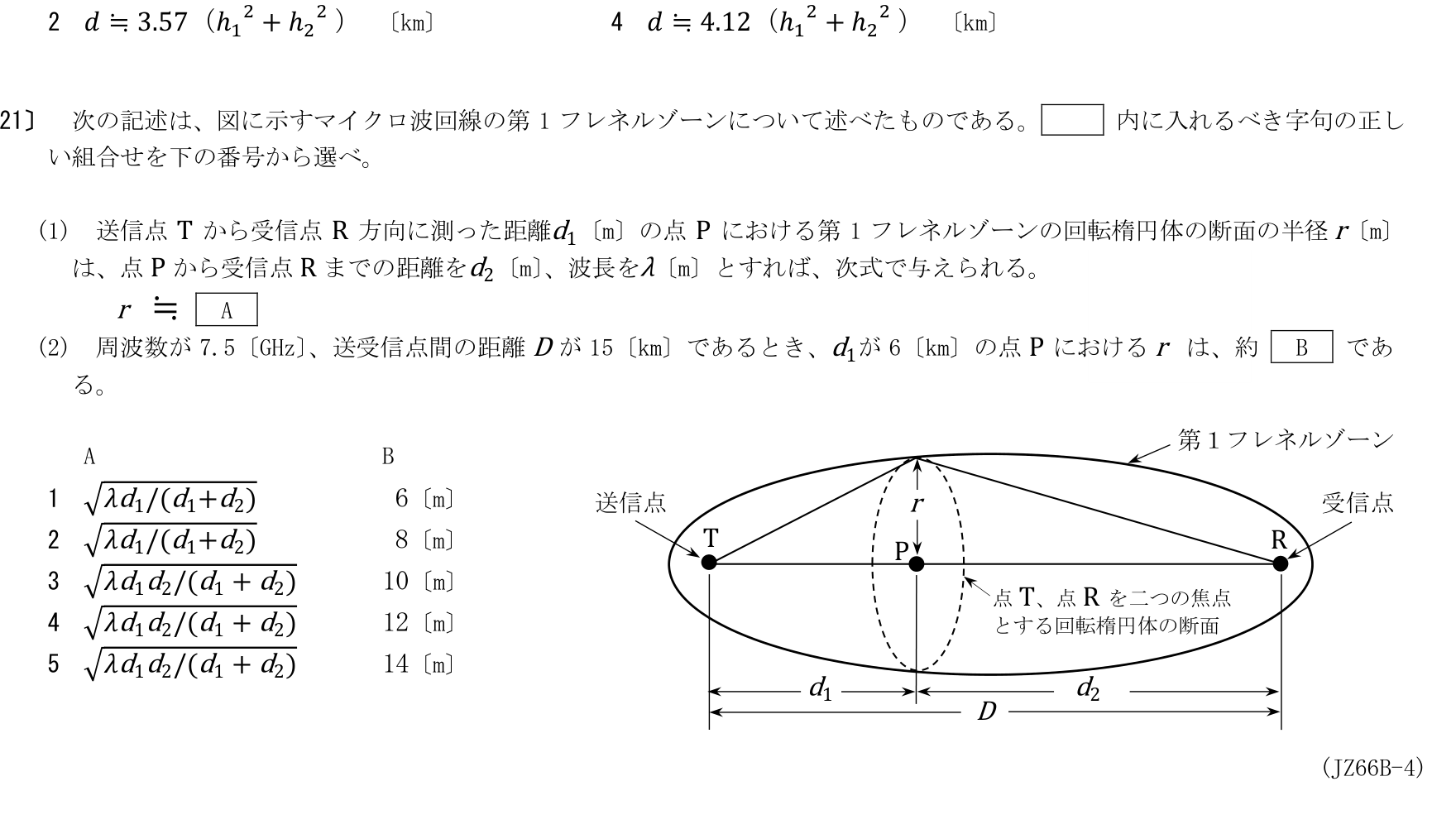

次の記述は、図に示すマイクロ波回線の第1 フレネルゾーンについて述べたものである。 内に入れるべき字句の正し い組合せを下の番号から選べ。 (1) 送信点T から受信点R 方向に測った距離d1〔m〕の点P における第1 フレネルゾーンの回転楕円体の断面の半径 r〔m〕 は、点P から受信点R までの距離をd2〔m〕、波長をλ〔m〕とすれば、次式で与えられる。 r ≒ A (2) 周波数が7.5〔GHz〕、送受信点間の距離D が15〔km〕であるとき、d1が6〔km〕の点P における r は、約 B であ る。
この問題で問われるポイント
論点は「電波伝搬」です。 公式を正しく当てはめて計算できるかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
