一陸技 2026年1月 無線工学B A-15

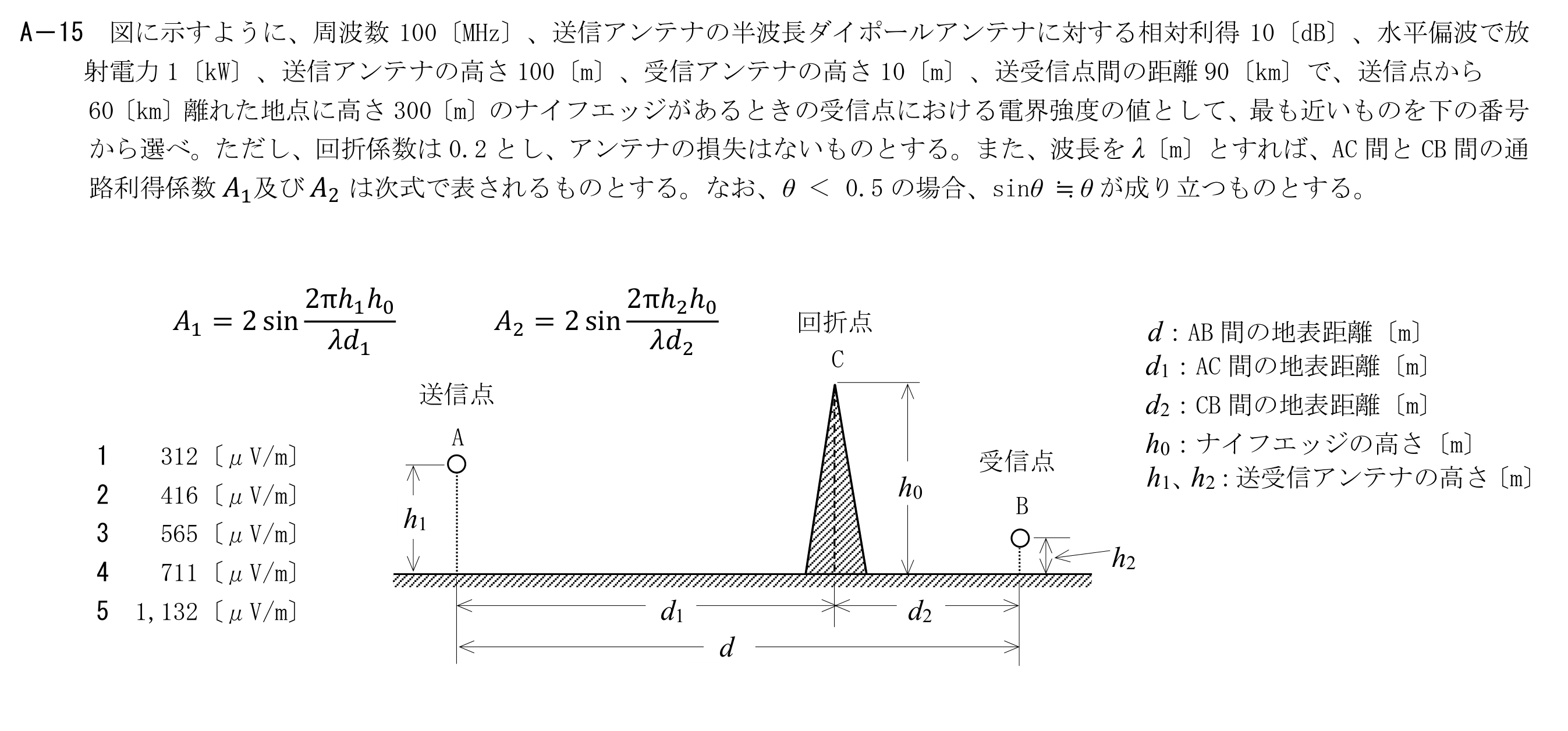

図に示すように、周波数100〔MHz〕、送信アンテナの半波長ダイポールアンテナに対する相対利得10〔dB〕、水平偏波で放射電力1〔kW〕、送信アンテナの高さ100〔m〕、受信アンテナの高さ10〔m〕、送受信点間の距離90〔km〕で、送信点から60〔km〕離れた地点に高さ300〔m〕のナイフエッジがあるときの受信点における電界強度の値として、最も近いものを下の番号から選べ。ただし、回折係数は0.2とし、アンテナの損失はないものとする。また、波長をλ〔m〕とすれば、AC間とCB間の通路利得係数A1及びA2は次式で表されるものとする。なお、θ<0.5の場合、sinθ≒θが成り立つものとする。
この問題で問われるポイント
論点は「電波伝搬」です。 公式を正しく当てはめて計算できるかがポイントです。 計算・推定した結果に「最も近いもの」を選ぶ設問です。
