一陸特 2024年2月B 無線工学 問7

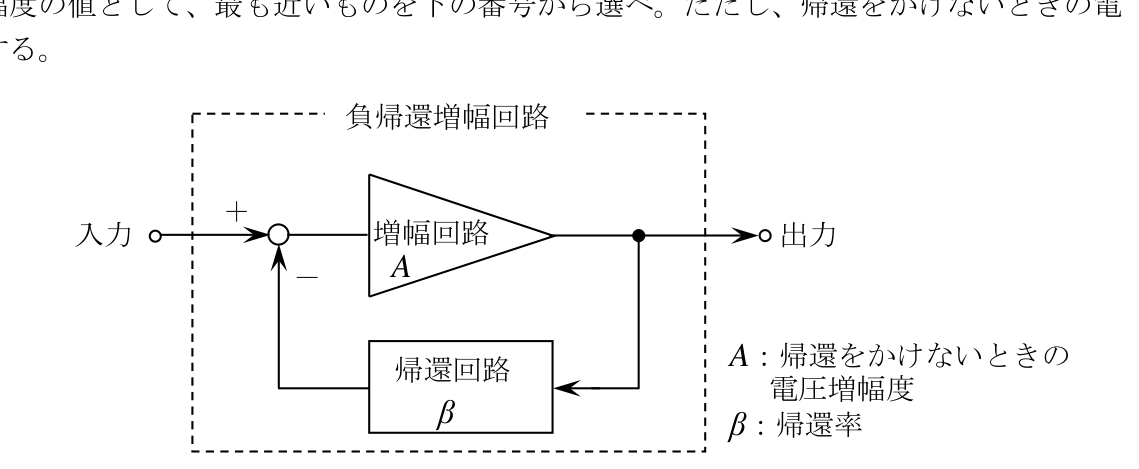

図に示す負帰還増幅回路例の電圧増幅度の値として、最も近いものを下の番号から選べ。ただし、帰還をかけないときの電 圧増幅度A を120、帰還率β を0.2 とする。
この問題で問われるポイント
論点は「増幅回路」です。 公式を正しく当てはめて計算できるかがポイントです。 計算・推定した結果に「最も近いもの」を選ぶ設問です。
