一陸特 2023年10月B 無線工学 問5

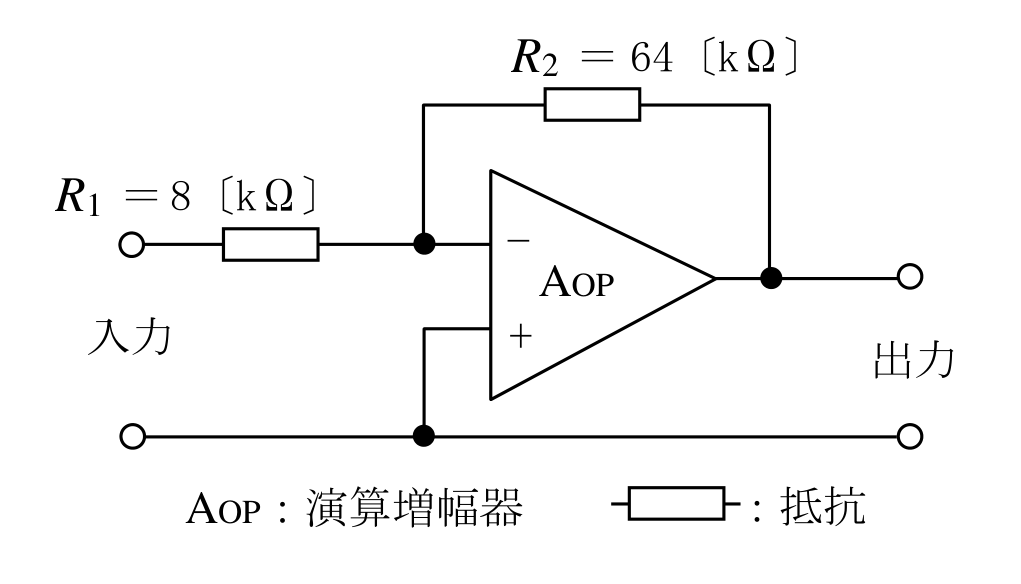

図に示す理想的な演算増幅器(オペアンプ)を使用した反転増幅回路の電圧利得の値として、最も近いものを下の番号から選 べ。ただし、図の増幅回路の電圧増幅度の大きさAv (真数)は、次式で表されるものとする。また、log102 ＝ 0.3 とする。 |Av|＝ R2 / R1
この問題で問われるポイント
論点は「増幅回路」です。 公式を正しく当てはめて計算できるかがポイントです。 計算・推定した結果に「最も近いもの」を選ぶ設問です。
