一陸特 2025年2月B 無線工学 問23

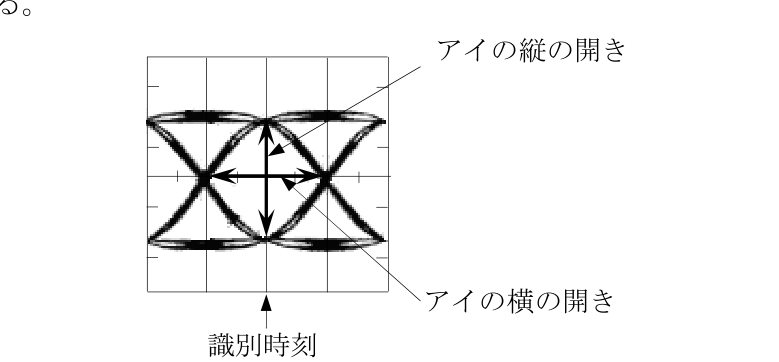

次の記述は、図に一例を示すデジタル伝送方式における品質評価方法の一つであるアイパターンの観測について述べたものである。内に入れるべき字句の正しい組合せを下の番号から選べ。(1) アイパターンは、識別器入力直前のパルス波形を、パルス繰返し周波数（クロック周波数）に同期させて、オシロスコープ上に描かせたものである。(2) アイパターンの(A)の開き具合は、識別における雑音に対する余裕の度合いを表し、アイパターンの(B)の開き具合は、クロック信号の統計的なゆらぎ(ジッタ)等による識別タイミング劣化に対する余裕の度合いを表している。(3) アイパターンの縦の開きが小さくなると、符号誤り率が(C)なる。
この問題で問われるポイント
論点は「デジタル伝送品質評価」です。 用語や制度・原理を正確に理解できているかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
