2026年2月 B無線工学
問4

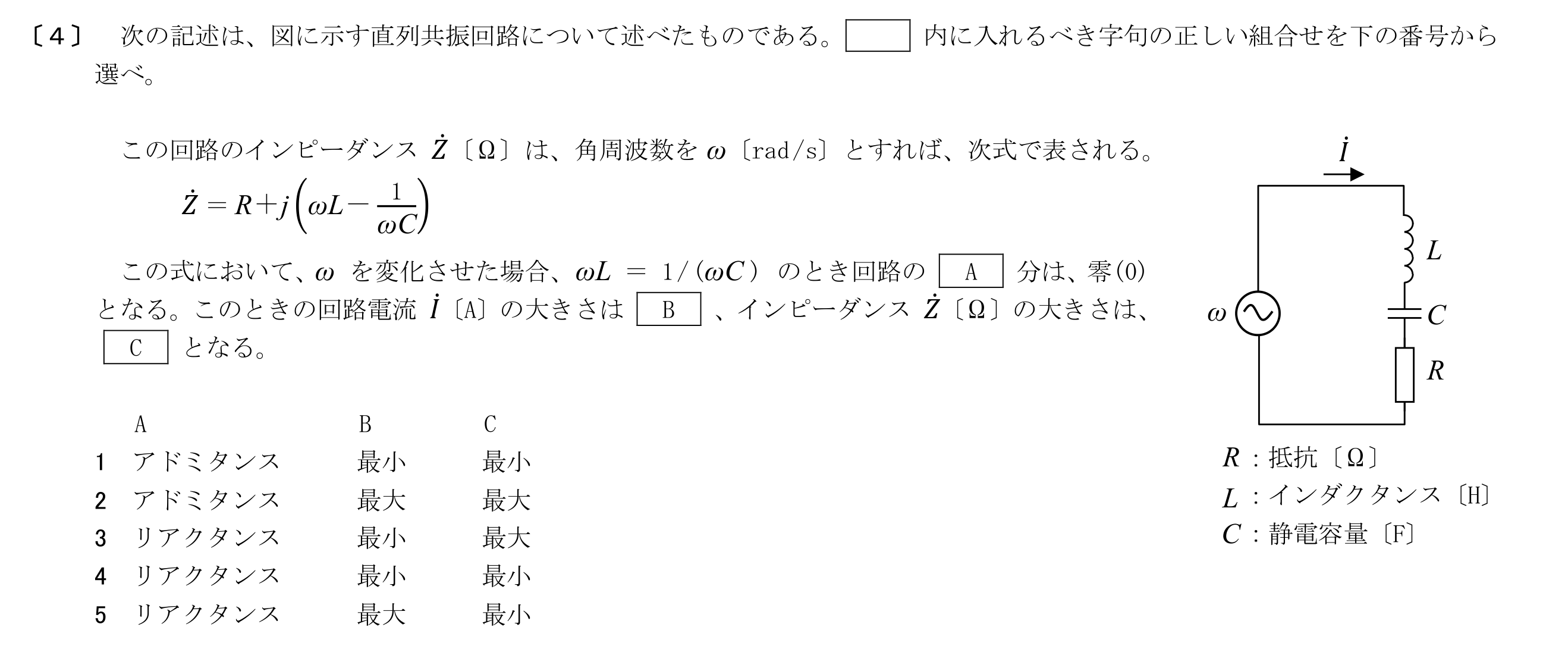

次の記述は、図に示す直列共振回路について述べたものである。この回路のインピーダンスŻ〔Ω〕は、角周波数をω〔rad/s〕とすれば、Ż＝R＋j(ωL－1/ωC)で表される。この式において、ωを変化させた場合、ωL＝1/(ωC)のとき回路の(A)分は、零(0)となる。このときの回路電流İ〔A〕の大きさは(B)、インピーダンスŻ〔Ω〕の大きさは(C)となる。内に入れるべき字句の正しい組合せを選べ。
この問題で問われるポイント
論点は「共振回路」です。 用語や制度・原理を正確に理解できているかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
