2026年2月 B無線工学
問3

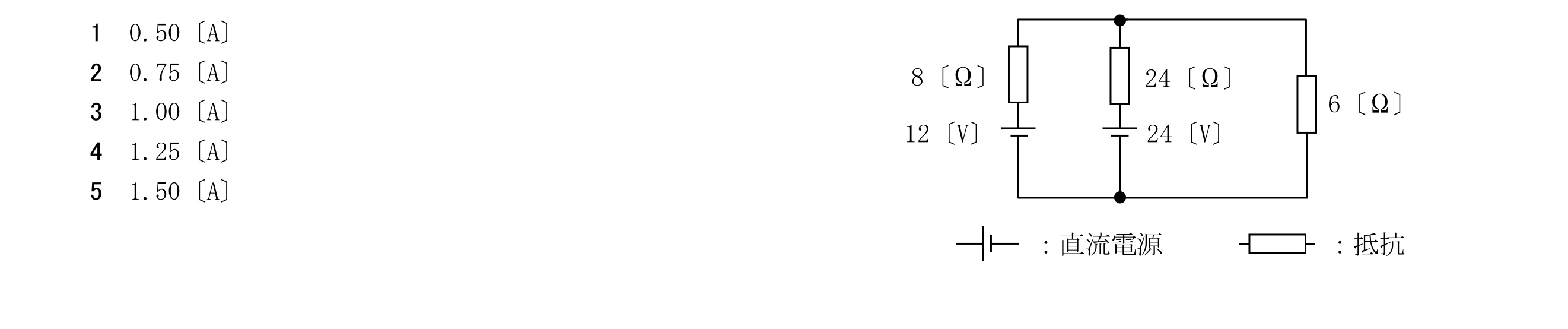

図に示す回路において、6〔Ω〕の抵抗に流れる電流の値として、最も近いものを選べ。
この問題で問われるポイント
論点は「電気回路計算」です。 公式を正しく当てはめて計算できるかがポイントです。 計算・推定した結果に「最も近いもの」を選ぶ設問です。
同じ論点の関連問題
- 図に示す回路において、端子ab間に直流電圧を加えたところ、7.0〔Ω〕の抵抗に1.5〔A〕の電流が流れた。端子ab間に加えられた電圧の値として、正しいものを選べ。無線工学 問3
- 図に示す回路において、端子ab間に直流電圧を加えたところ、端子cd間に11.2〔V〕の電圧が現れた。16〔Ω〕の抵抗に流れる電流I〔A〕の値として、正しいものを選べ。無線工学 問3
- 図に示す回路において、6〔Ω〕の抵抗の両端の電圧の値として、最も近いものを選べ。無線工学 問3
- 図に示す回路において、抵抗R0〔Ω〕に流れる電流I0が1.5〔A〕、抵抗R2に流れる電流I2が0.3〔A〕であった。このときR2の値として、正しいものを選べ。ただし、抵抗R1及びR3をそれぞれ80〔Ω〕及び20〔Ω〕とする。無線工学 問3
- 図に示す回路において、抵抗Rの両端の電圧の値として、最も近いものを選べ。E＝200〔V〕、f＝50〔Hz〕、R＝12〔Ω〕、C＝625/π〔μF〕とする。無線工学 問4
