二陸技 2024年7月 無線工学B A-7

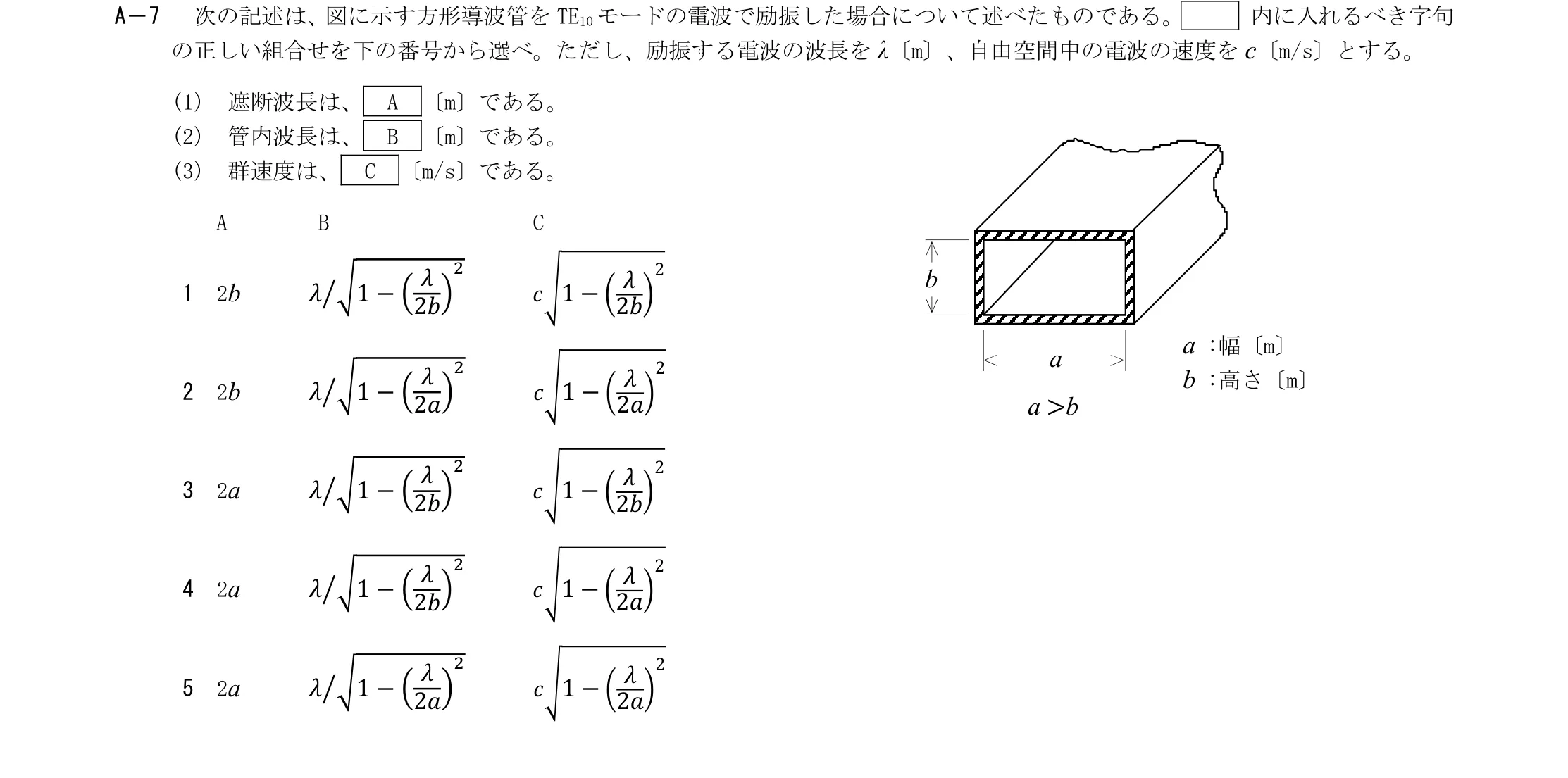

次の記述は、図に示す方形導波管をTE10 モードの電波で励振した場合について述べたものである。 内に入れるべき字句 の正しい組合せを下の番号から選べ。ただし、励振する電波の波長をλ〔m〕、自由空間中の電波の速度をc〔m/s〕とする。 (1) 遮断波長は、 A 〔m〕である。 (2) 管内波長は、 B 〔m〕である。 (3) 群速度は、 C 〔m/s〕である。
この問題で問われるポイント
論点は「給電線・導波管 › 導波管・同軸線路」です。 用語や制度・原理を正確に理解できているかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
学習記録を読み込み中...
無線工学B導波管・同軸線路
この問題の出題データ
二陸技の公式過去問アーカイブ2002年1月期〜2025年7月期（48試験期・4,560問）のうち、無線工学B A問題（960問・48試験期）を母数として、小分類「導波管・同軸線路」の単位で集計しています（同じ小分類に 分類された問題をまとめて数えたもので、設問内容が同じという意味ではありません）。
- 同じ論点の出題数（無線工学B A問題）
- 960問中 68問（7.1%）
- 出題された試験期
- 48期中 44期
- この論点の初出
- 2002年1月期
- この論点の直近の出題
- 2025年7月期
出典・根拠
- 試験期
- 2024年7月期（令和6年7月）
- 科目・問題番号
- 無線工学B A-7
- 出典
- 公益財団法人日本無線協会
- 公式問題の出典
- 二陸技/2rikugi-2024(R06)-07-kougaku-b.pdf (kemanai.jpアーカイブ経由、公益財団法人日本無線協会作成の原本)
- 公式正答の出典
- 二陸技/2rikugi-2024(R06)-07-kougaku-b-kaitou.pdf
- 解説の検証状態
- 検証済み（公式問題・正答と照合）
