2026年1月無線工学の基礎
A-16

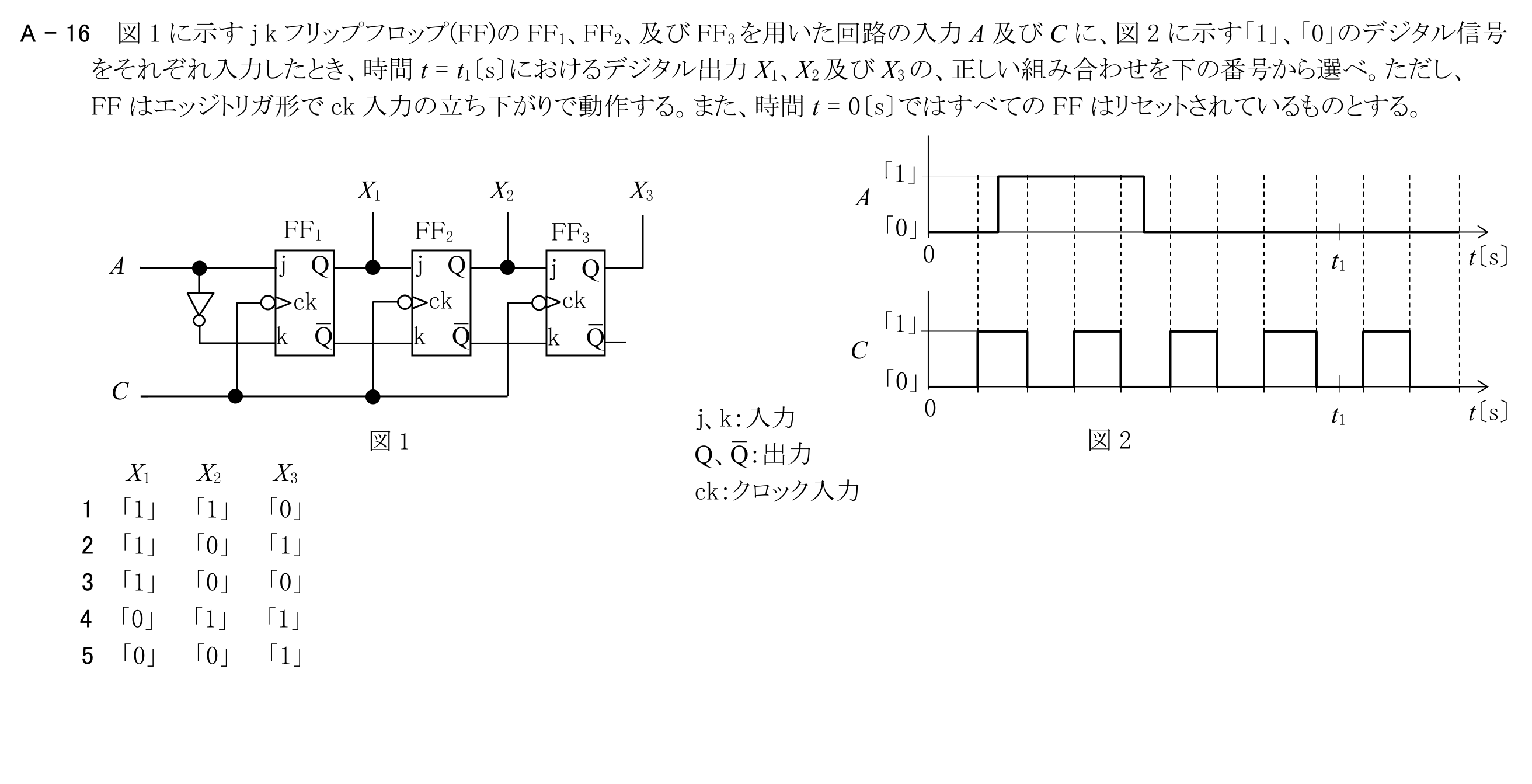

図1に示すJKフリップフロップ(FF)のFF1、FF2、及びFF3を用いた回路の入力A及びCに、図2に示す「1」、「0」のデジタル信号をそれぞれ入力したとき、時間t=t1〔s〕におけるデジタル出力X1、X2及びX3の、正しい組み合わせを下の番号から選べ。ただし、FFはエッジトリガ形でck入力の立ち下がりで動作する。また、時間t=0〔s〕ではすべてのFFはリセットされているものとする。
この問題で問われるポイント
論点は「デジタル回路」です。 用語や制度・原理を正確に理解できているかがポイントです。
