2026年1月無線工学の基礎
A-15

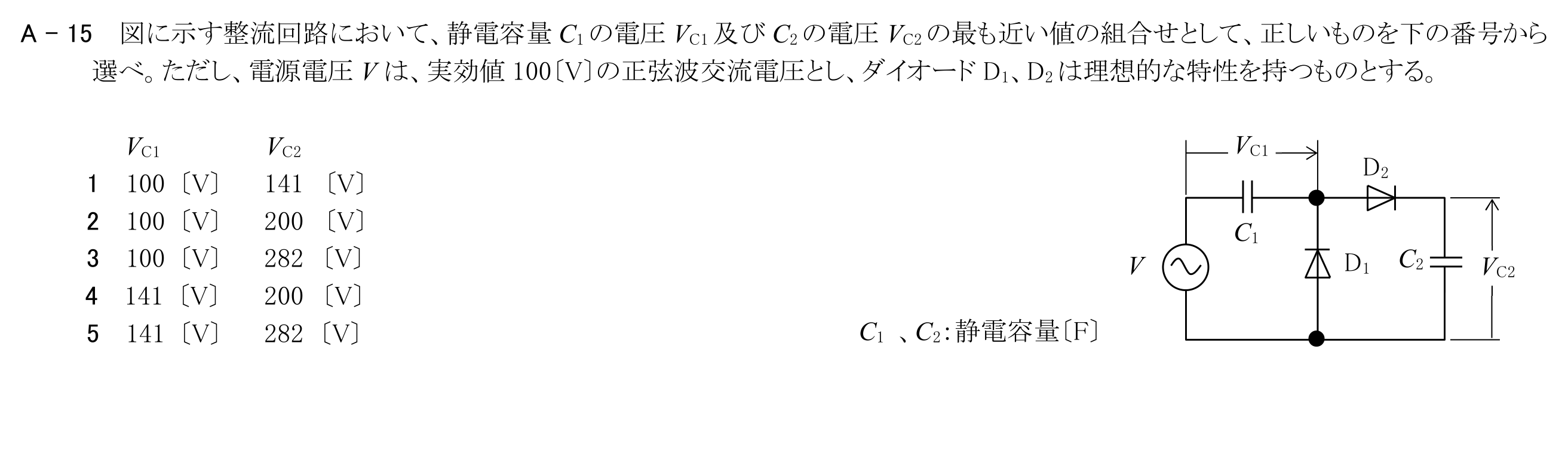

図に示す整流回路において、静電容量C1の電圧VC1及びC2の電圧VC2の最も近い値の組合せとして、正しいものを下の番号から選べ。ただし、電源電圧Vは、実効値100〔V〕の正弦波交流電圧とし、ダイオードD1、D2は理想的な特性を持つものとする。
この問題で問われるポイント
論点は「回路理論」です。 公式を正しく当てはめて計算できるかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
