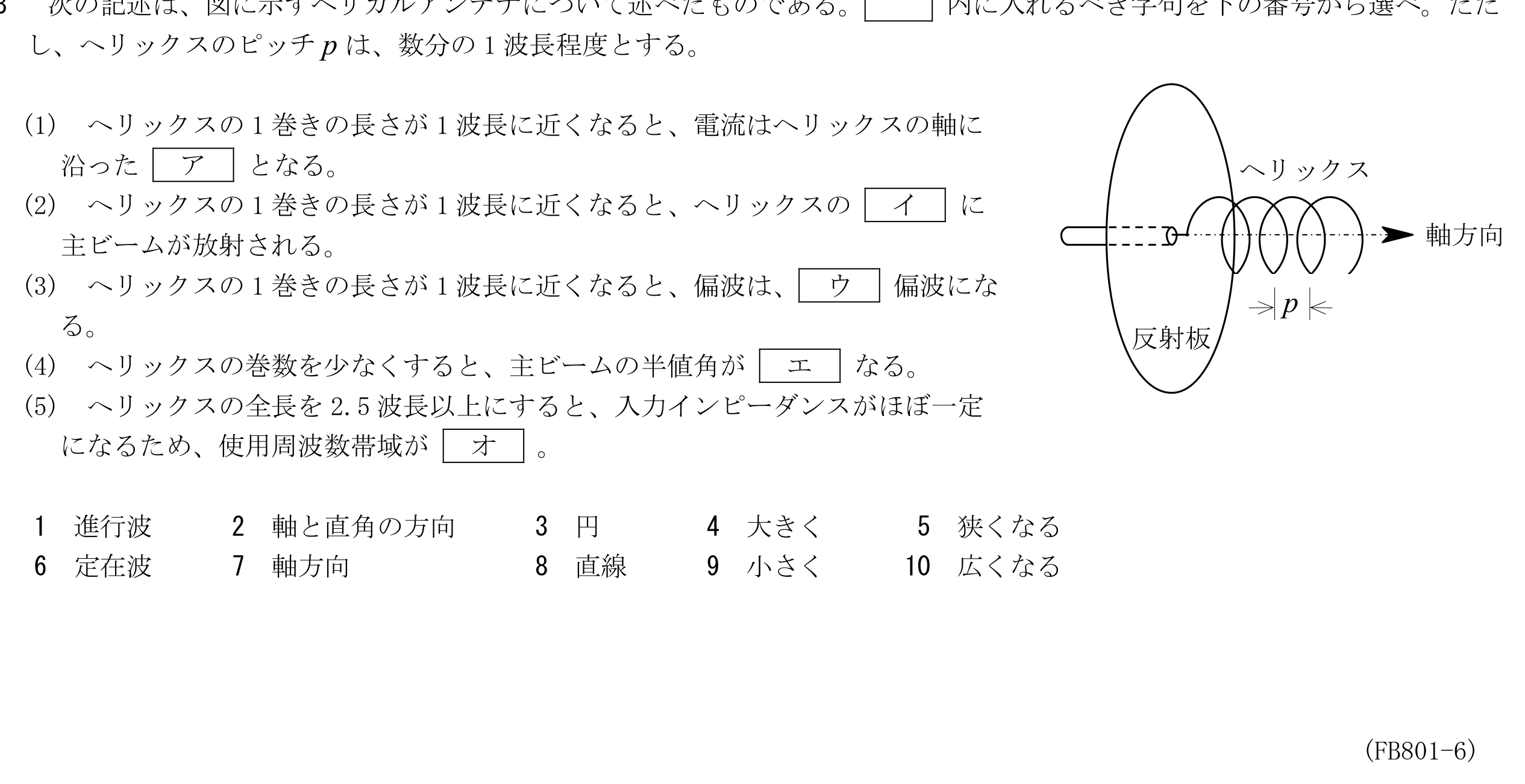

次の記述は、図に示すヘリカルアンテナについて述べたものである。内に入れるべき字句を下の番号から選べ。ただし、ヘリックスのピッチpは、数分の1波長程度とする。(1)ヘリックスの1巻きの長さが1波長に近くなると、電流はヘリックスの軸に沿ったアとなる。(2)ヘリックスの1巻きの長さが1波長に近くなると、ヘリックスのイに主ビームが放射される。(3)ヘリックスの1巻きの長さが1波長に近くなると、偏波は、ウ偏波になる。(4)ヘリックスの巻数を少なくすると、主ビームの半値角がエなる。(5)ヘリックスの全長を2.5波長以上にすると、入力インピーダンスがほぼ一定になるため、使用周波数帯域がオ。
選択肢（各空欄はこの中から1つずつ選ぶ）
1進行波2軸と直角の方向3円4大きく5狭くなる6定在波7軸方向8直線9小さく10広くなる
ア
イ
ウ
エ
オ
この問題で問われるポイント
論点は「アンテナ」です。 用語や制度・原理を正確に理解できているかがポイントです。
