A-9

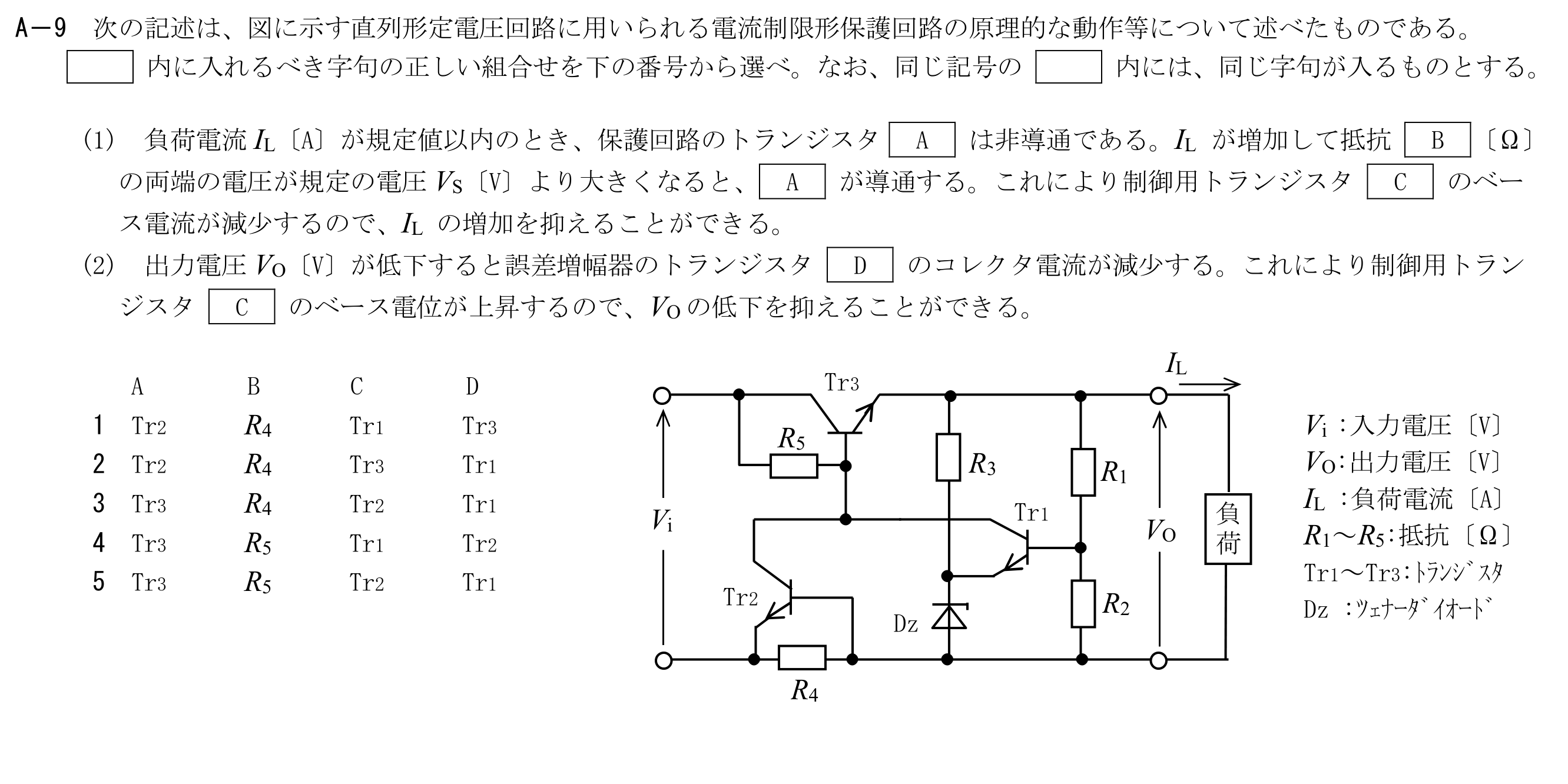

次の記述は、図に示す直列形定電圧回路に用いられる電流制限形保護回路の原理的な動作等について述べたものである。内に入れるべき字句の正しい組合せを選べ。なお、同じ記号の内には、同じ字句が入るものとする。(1)負荷電流IL〔A〕が規定値以内のとき、保護回路のトランジスタAは非導通である。ILが増加して抵抗B〔Ω〕の両端の電圧が規定の電圧VS〔V〕より大きくなると、Aが導通する。これにより制御用トランジスタCのベース電流が減少するので、ILの増加を抑えることができる。(2)出力電圧VO〔V〕が低下すると誤差増幅器のトランジスタDのコレクタ電流が減少する。これにより制御用トランジスタCのベース電位が上昇するので、VOの低下を抑えることができる。
