一陸特 2024年2月A 無線工学 問4

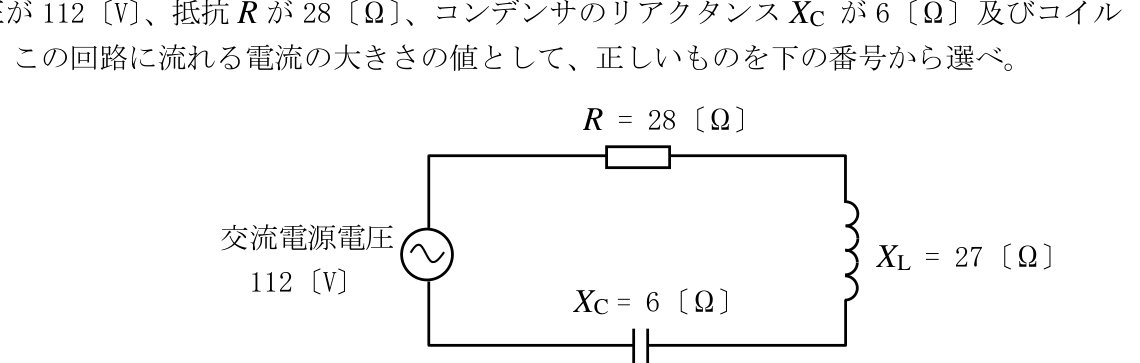

図に示す回路において、交流電源電圧が112〔V〕、抵抗R が28〔Ω〕、コンデンサのリアクタンスXC が6〔Ω〕及びコイル のリアクタンスXL が27〔Ω〕である。この回路に流れる電流の大きさの値として、正しいものを下の番号から選べ。
この問題で問われるポイント
論点は「電気回路計算」です。 公式を正しく当てはめて計算できるかがポイントです。 選択肢の中から「正しいもの」を1つ選ぶ設問です。
