一陸特 2026年6月A 無線工学 問3

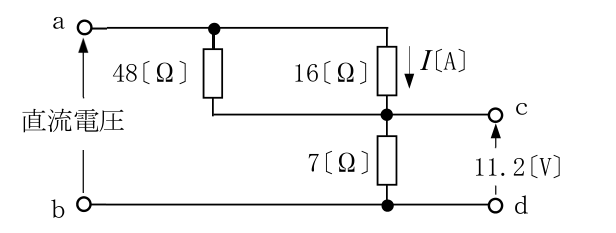

図に示す回路において、端子ab間に直流電圧を加えたところ、端子cd間に11.2〔V〕の電圧が現れた。16〔Ω〕の抵抗に流れる電流I〔A〕の値として、正しいものを選べ。
この問題で問われるポイント
論点は「電気回路計算」です。 公式を正しく当てはめて計算できるかがポイントです。 選択肢の中から「正しいもの」を1つ選ぶ設問です。
