一陸特 2024年6月B 無線工学 問23

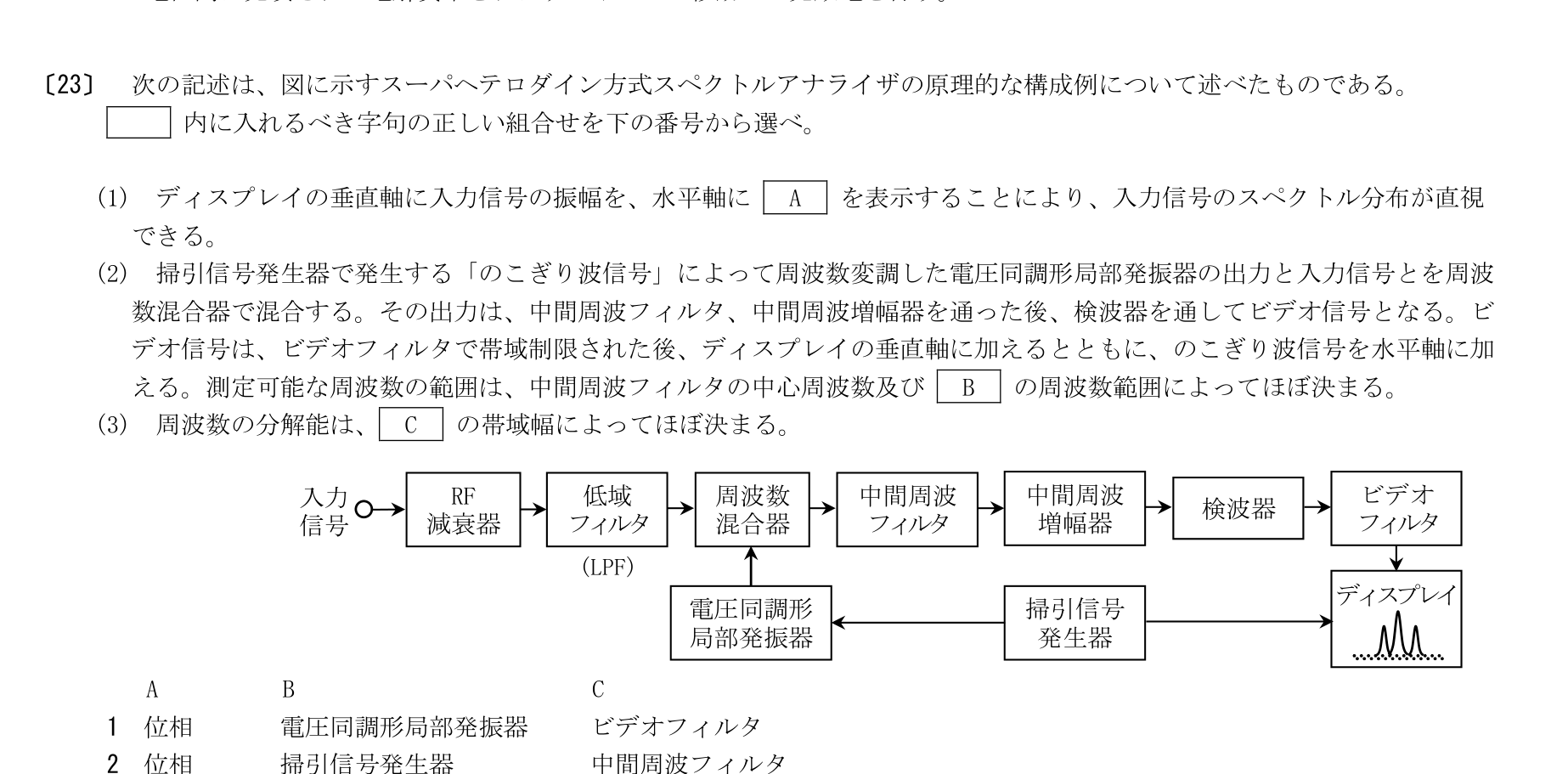

次の記述は、図に示すスーパヘテロダイン方式スペクトルアナライザの原理的な構成例について述べたものである。 内に入れるべき字句の正しい組合せを下の番号から選べ。 (1) ディスプレイの垂直軸に入力信号の振幅を、水平軸に A を表示することにより、入力信号のスペクトル分布が直視 できる。 (2) 掃引信号発生器で発生する「のこぎり波信号」によって周波数変調した電圧同調形局部発振器の出力と入力信号とを周波 数混合器で混合する。その出力は、中間周波フィルタ、中間周波増幅器を通った後、検波器を通してビデオ信号となる。ビ デオ信号は、ビデオフィルタで帯域制限された後、ディスプレイの垂直軸に加えるとともに、のこぎり波信号を水平軸に加 える。測定可能な周波数の範囲は、中間周波フィルタの中心周波数及び B の周波数範囲によってほぼ決まる。 (3) 周波数の分解能は、 C の帯域幅によってほぼ決まる。
