2026年2月 A無線工学
問23

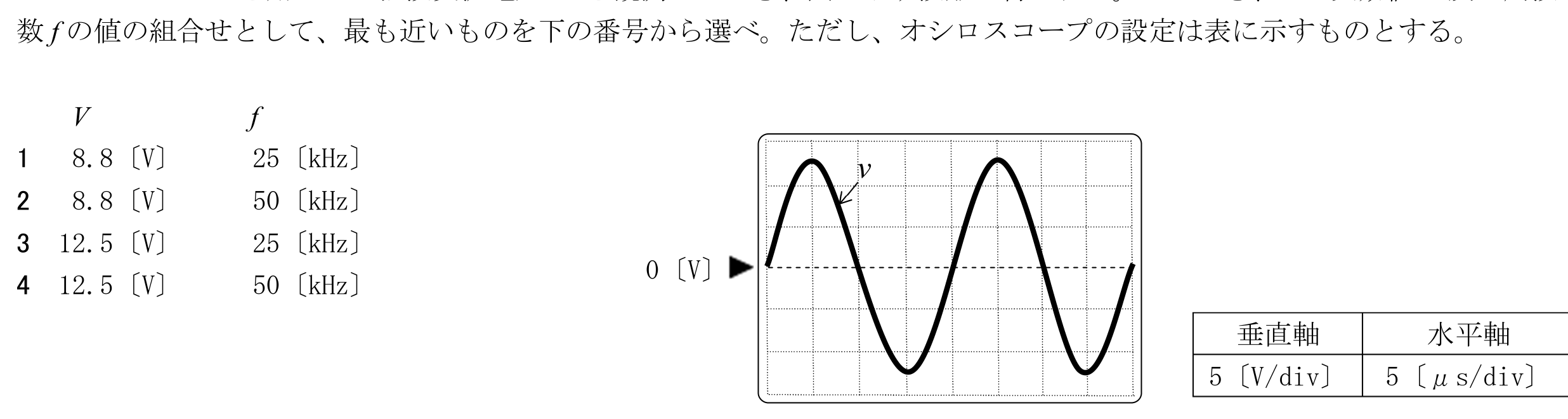

オシロスコープを用いて正弦波交流電圧vを観測したとき、図に示す波形が得られた。このとき、vの実効値V及び周波数fの値の組合せとして、最も近いものを選べ。ただし、オシロスコープの設定は表に示すものとする。
この問題で問われるポイント
論点は「測定器」です。 公式を正しく当てはめて計算できるかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
