2025年10月 A無線工学
問7

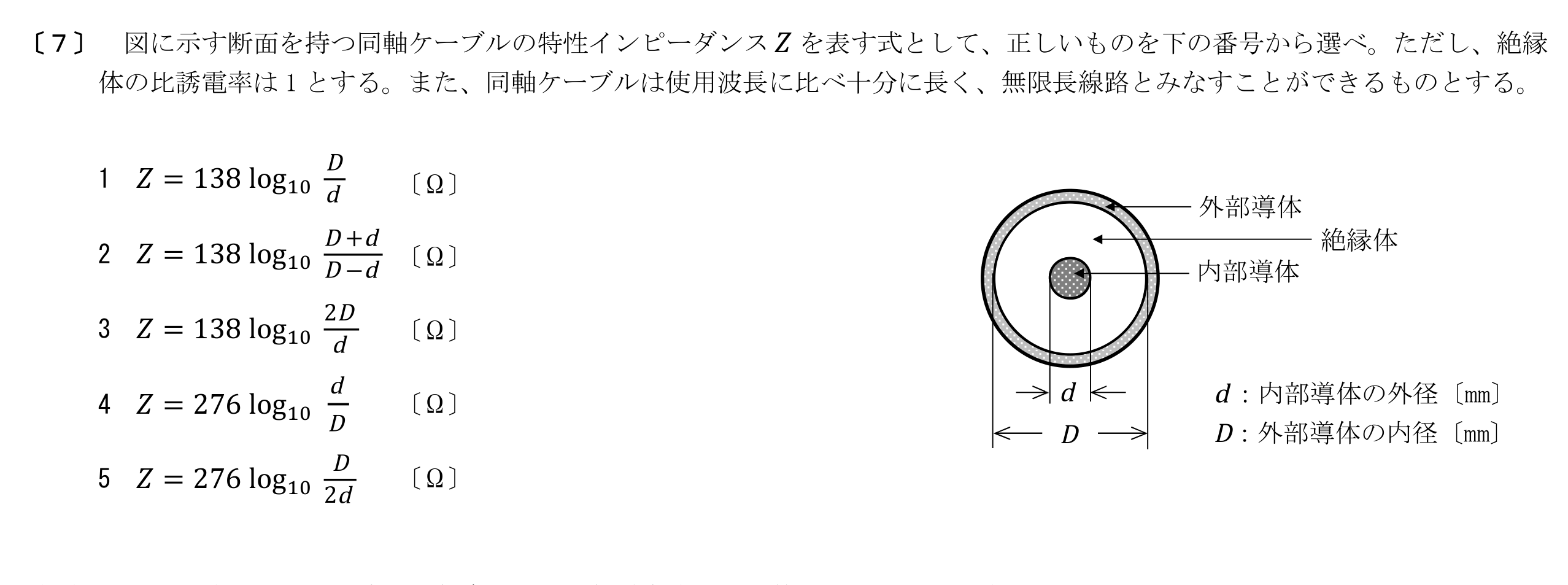

図に示す断面を持つ同軸ケーブルの特性インピーダンスZ0を表す式として、正しいものを選べ。ただし、絶縁体の比誘電率は1とする。また、同軸ケーブルは使用波長に比べ十分に長く、無限長線路とみなすことができるものとする。d：内部導体の外径、D：外部導体の内径とする。
この問題で問われるポイント
論点は「導波管・非可逆回路素子」です。 用語や制度・原理を正確に理解できているかがポイントです。 選択肢の中から「正しいもの」を1つ選ぶ設問です。
