2025年10月 B無線工学
問4

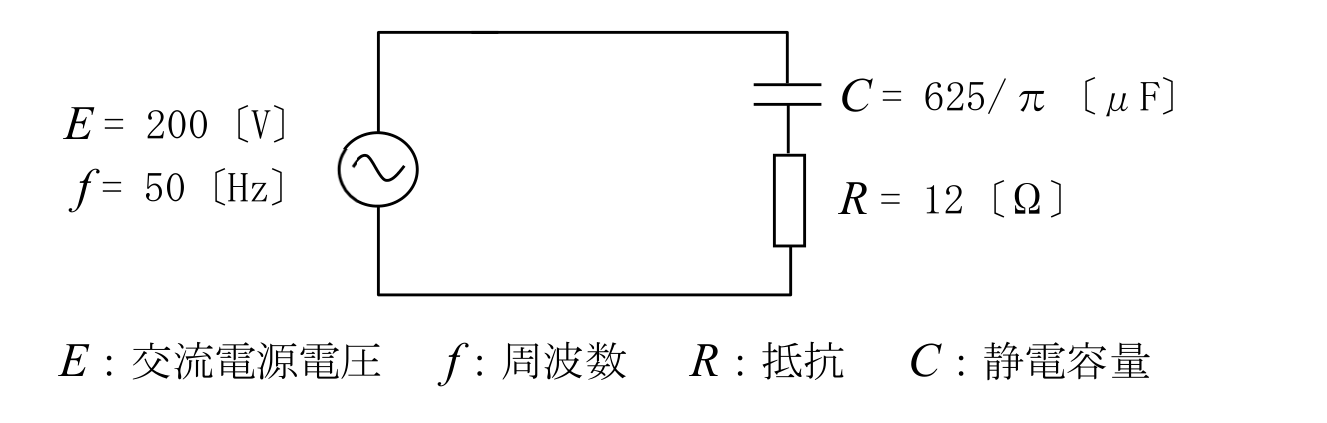

図に示す回路において、抵抗Rの両端の電圧の値として、最も近いものを選べ。E＝200〔V〕、f＝50〔Hz〕、R＝12〔Ω〕、C＝625/π〔μF〕とする。
この問題で問われるポイント
論点は「電気回路計算」です。 公式を正しく当てはめて計算できるかがポイントです。 計算・推定した結果に「最も近いもの」を選ぶ設問です。
