2026年2月 B無線工学
問11

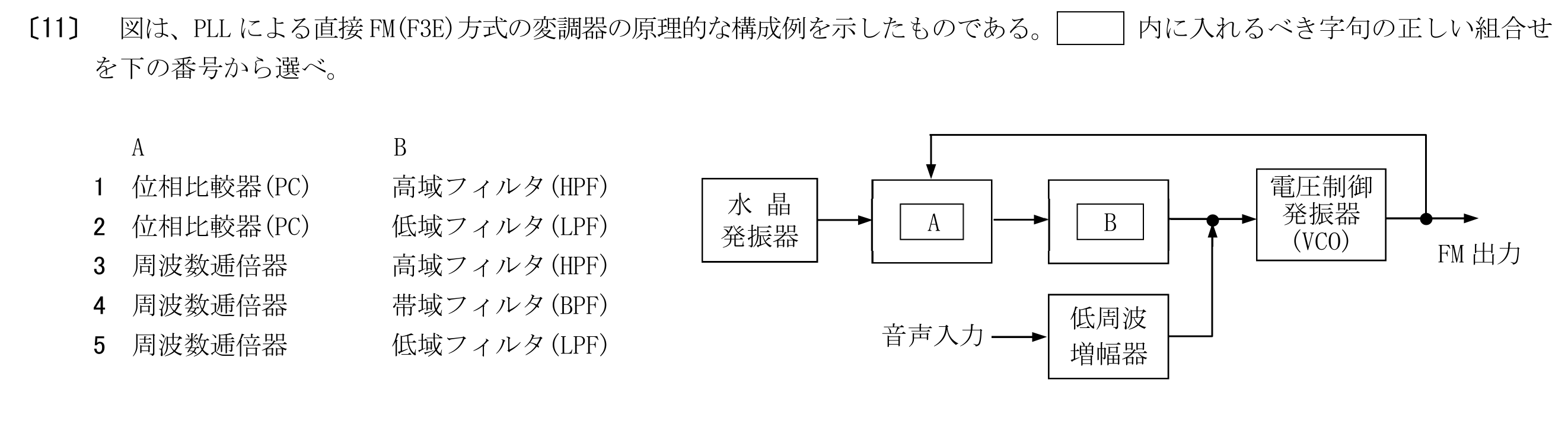

図は、PLLによる直接FM(F3E)方式の変調器の原理的な構成例を示したものである。内に入れるべき字句の正しい組合せを選べ。
この問題で問われるポイント
論点は「変調回路」です。 用語や制度・原理を正確に理解できているかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
同じ論点の関連問題
- 図は、PLLによる直接FM(F3E)方式の変調器の原理的な構成例を示したものである。内に入れるべき字句の正しい組合せを選べ。無線工学 問11
- 図は、位相同期ループ(PLL)を用いた周波数変調(FM)波の復調器の原理的構成例である。内に入れるべき名称の正しい組合せを選べ。無線工学 問12
- 図は、位相同期ループ(PLL)を用いた周波数変調(FM)波の復調器の原理的構成例である。内に入れるべき名称の正しい組合せを選べ。無線工学 問12
