一陸特 2026年2月A 無線工学 問11

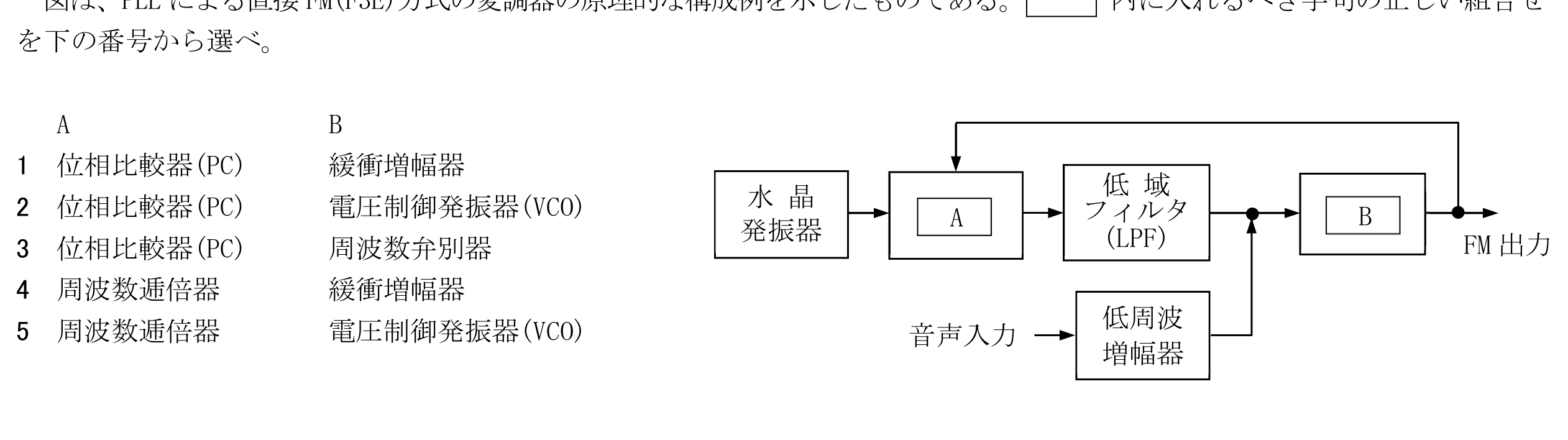

図は、PLLによる直接FM(F3E)方式の変調器の原理的な構成例を示したものである。内に入れるべき字句の正しい組合せを選べ。
この問題で問われるポイント
論点は「変調回路」です。 用語や制度・原理を正確に理解できているかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
