一陸特 2025年10月A 無線工学 問12

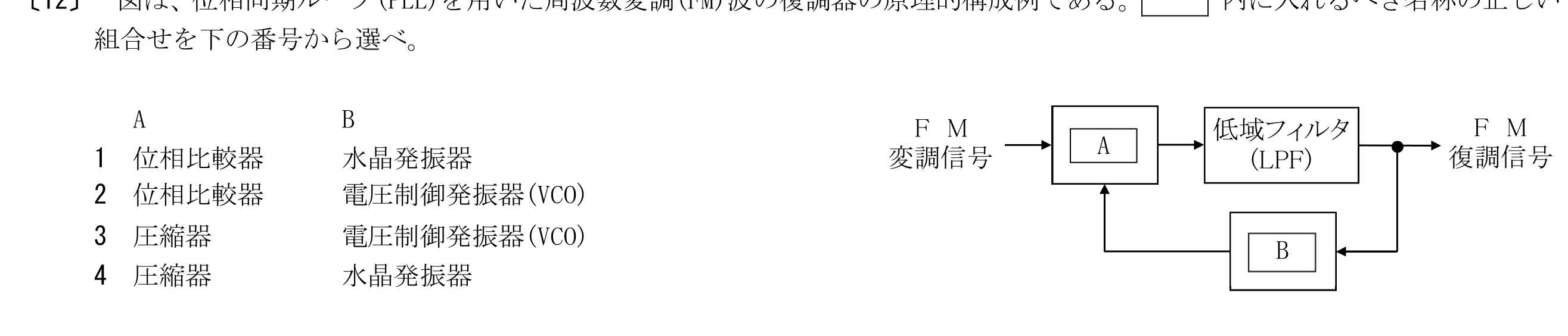

図は、位相同期ループ(PLL)を用いた周波数変調(FM)波の復調器の原理的構成例である。内に入れるべき名称の正しい組合せを選べ。
この問題で問われるポイント
論点は「変調回路」です。 用語や制度・原理を正確に理解できているかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
学習記録を読み込み中...
同じ論点の関連問題
公開済みの過去問から、同じ論点に分類されたものを新しい試験期順に表示しています。
- 2026年2月 B無線工学 問11図は、PLLによる直接FM(F3E)方式の変調器の原理的な構成例を示したものである。内に入れるべき字句の正しい組合せを選べ。
- 2026年2月 A無線工学 問11図は、PLLによる直接FM(F3E)方式の変調器の原理的な構成例を示したものである。内に入れるべき字句の正しい組合せを選べ。
- 2025年10月 B無線工学 問12図は、位相同期ループ(PLL)を用いた周波数変調(FM)波の復調器の原理的構成例である。内に入れるべき名称の正しい組合せを選べ。
- 2025年6月 B無線工学 問12次の記述は、図に示すBPSK信号の復調回路の構成例について述べたものである。(1)この復調回路は、同期検波方式を用いている。(2)位相検波回路で、入力のBPSK信号と搬送波再生回路で再生した搬送波とのAを行い、低域フィルタ(LPF)、識別再生回路及びクロック再生回路によってデジタル信号を復調する。(3)搬送波再生回路は、B、帯域フィルタ(BPF)、位相同期ループ(PLL)及び1/2分周回路で構成されており、入力のBPSK信号の位相がデジタル信号に応じてπ〔rad〕変化したとき、搬送波再生回路の帯域フィルタ(BPF)の出力の位相は変わらない。内に入れるべき字句の正しい組合せを選べ。
- 2025年6月 A無線工学 問12次の記述は、図に示すBPSK信号の復調回路の構成例について述べたものである。(1)この復調回路は、A検波方式を用いている。(2)位相検波回路で、入力のBPSK信号と搬送波再生回路で再生した搬送波との乗算を行い、低域フィルタ(LPF)、識別再生回路及びクロック再生回路によってデジタル信号を復調する。(3)搬送波再生回路は、B、帯域フィルタ(BPF)、位相同期ループ(PLL)及び1/2分周回路で構成されており、入力のBPSK信号の位相がデジタル信号に応じてπ〔rad〕変化しても、搬送波再生回路の帯域フィルタ(BPF)の出力の位相は変わらない。内に入れるべき字句の正しい組合せを選べ。
