二陸技 2024年7月 無線工学の基礎 A-8

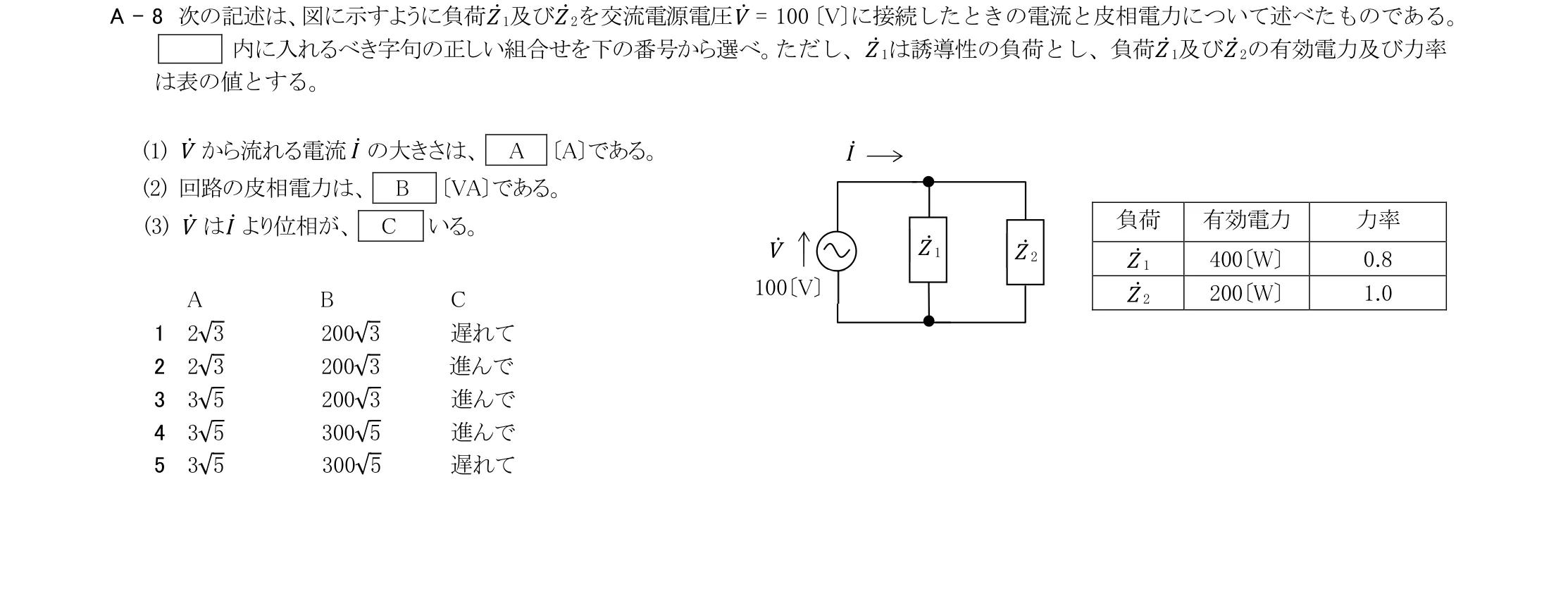

次の記述は、図に示すように負荷Ż1及びŻ2を交流電源電圧V̇= 100 〔V〕に接続したときの電流と皮相電力について述べたものである。 内に入れるべき字句の正しい組合せを下の番号から選べ。ただし、Ż1は誘導性の負荷とし、負荷Ż1及びŻ2の有効電力及び力率 は表の値とする。 (1) V̇から流れる電流 İの大きさは、 A 〔A〕である。 (2) 回路の皮相電力は、 B 〔VA〕である。 (3) V̇はİより位相が、 C いる。
この問題で問われるポイント
論点は「交流回路」です。 公式を正しく当てはめて計算できるかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
学習記録を読み込み中...
この問題の出題データ
二陸技の公式過去問アーカイブ2002年1月期〜2025年7月期（48試験期・4,560問）のうち、無線工学の基礎 A問題（960問・48試験期）を母数として、大分類「交流回路」の単位で集計しています（同じ大分類に 分類された問題をまとめて数えたもので、設問内容が同じという意味ではありません）。
- 同じ分野の出題数（無線工学の基礎 A問題）
- 960問中 75問（7.8%）
- 出題された試験期
- 48期中 43期
- この分野の初出
- 2002年1月期
- この分野の直近の出題
- 2025年7月期
出典・根拠
- 試験期
- 2024年7月期（令和6年7月）
- 科目・問題番号
- 無線工学の基礎 A-8
- 出典
- 公益財団法人日本無線協会
- 公式問題の出典
- 二陸技/2rikugi-2024(R06)-07-kiso.pdf (kemanai.jpアーカイブ経由、公益財団法人日本無線協会作成の原本)
- 公式正答の出典
- 二陸技/2rikugi-2024(R06)-07-kiso-kaitou.pdf
- 解説の検証状態
- 検証済み（公式問題・正答と照合）
