二陸技 2024年7月 無線工学A B-1

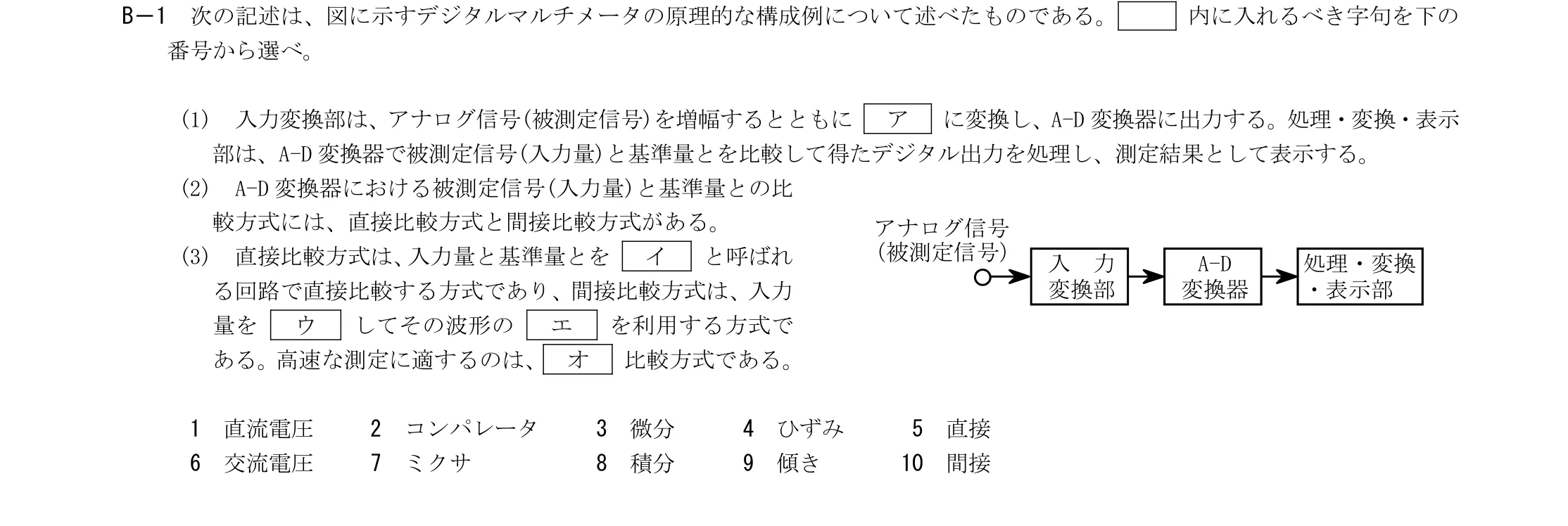

次の記述は、図に示すデジタルマルチメータの原理的な構成例について述べたものである。 内に入れるべき字句を下の 番号から選べ。 (1) 入力変換部は、アナログ信号(被測定信号)を増幅するとともに ア に変換し、A-D 変換器に出力する。処理・変換・表示 部は、A-D 変換器で被測定信号(入力量)と基準量とを比較して得たデジタル出力を処理し、測定結果として表示する。 (2) A-D 変換器における被測定信号(入力量)と基準量との比 較方式には、直接比較方式と間接比較方式がある。 (3) 直接比較方式は、入力量と基準量とを イ と呼ばれ る回路で直接比較する方式であり、間接比較方式は、入力 量を ウ してその波形の エ を利用する方式で ある。高速な測定に適するのは、 オ 比較方式である。
選択肢（各空欄はこの中から1つずつ選ぶ）
1直流電圧2コンパレータ3微分4ひずみ5直接6交流電圧7ミクサ8積分9傾き10間接
ア
イ
ウ
エ
オ
この問題で問われるポイント
論点は「測定器・測定法」です。 用語や制度・原理を正確に理解できているかがポイントです。
学習記録を読み込み中...
無線工学A測定器・測定法
この問題の出題データ
二陸技の公式過去問アーカイブ2002年1月期〜2025年7月期（48試験期・4,560問）のうち、無線工学A B問題（240問・48試験期）を母数として、大分類「測定器・測定法」の単位で集計しています（同じ大分類に 分類された問題をまとめて数えたもので、設問内容が同じという意味ではありません）。
- 同じ分野の出題数（無線工学A B問題）
- 240問中 75問（31.3%）
- 出題された試験期
- 48期中 47期
- この分野の初出
- 2002年1月期
- この分野の直近の出題
- 2025年7月期
出典・根拠
- 試験期
- 2024年7月期（令和6年7月）
- 科目・問題番号
- 無線工学A B-1
- 出典
- 公益財団法人日本無線協会
- 公式問題の出典
- 二陸技/2rikugi-2024(R06)-07-kougaku-a.pdf (kemanai.jpアーカイブ経由、公益財団法人日本無線協会作成の原本)
- 公式正答の出典
- 二陸技/2rikugi-2024(R06)-07-kougaku-a-kaitou.pdf
- 解説の検証状態
- 検証済み（公式問題・正答と照合）
