二陸技 2025年1月 無線工学A A-16

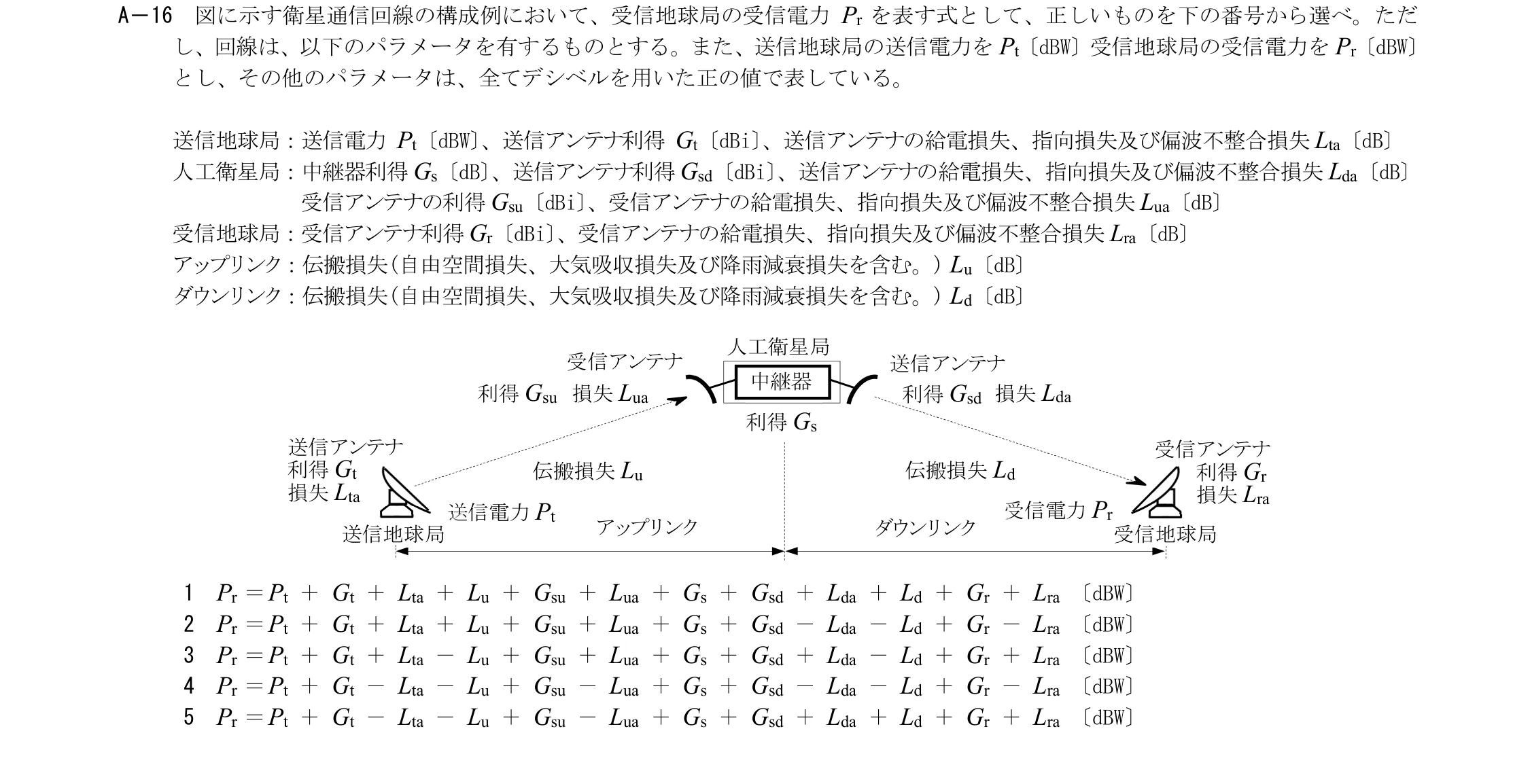

図に示す衛星通信回線の構成例において、受信地球局の受信電力Pr を表す式として、正しいものを下の番号から選べ。ただ し、回線は、以下のパラメータを有するものとする。また、送信地球局の送信電力をPt〔dBW〕受信地球局の受信電力をPr〔dBW〕 とし、その他のパラメータは、全てデシベルを用いた正の値で表している。 送信地球局：送信電力 Pt〔dBW〕、送信アンテナ利得 Gt〔dBi〕、送信アンテナの給電損失、指向損失及び偏波不整合損失Lta〔dB〕 人工衛星局：中継器利得Gs〔dB〕、送信アンテナ利得Gsd〔dBi〕、送信アンテナの給電損失、指向損失及び偏波不整合損失Lda〔dB〕 受信アンテナの利得Gsu〔dBi〕、受信アンテナの給電損失、指向損失及び偏波不整合損失Lua〔dB〕 受信地球局：受信アンテナ利得Gr〔dBi〕、受信アンテナの給電損失、指向損失及び偏波不整合損失Lra〔dB〕 アップリンク：伝搬損失(自由空間損失、大気吸収損失及び降雨減衰損失を含む。) Lu〔dB〕 ダウンリンク：伝搬損失(自由空間損失、大気吸収損失及び降雨減衰損失を含む。) Ld〔dB〕
