2026年1月無線工学の基礎
A-4

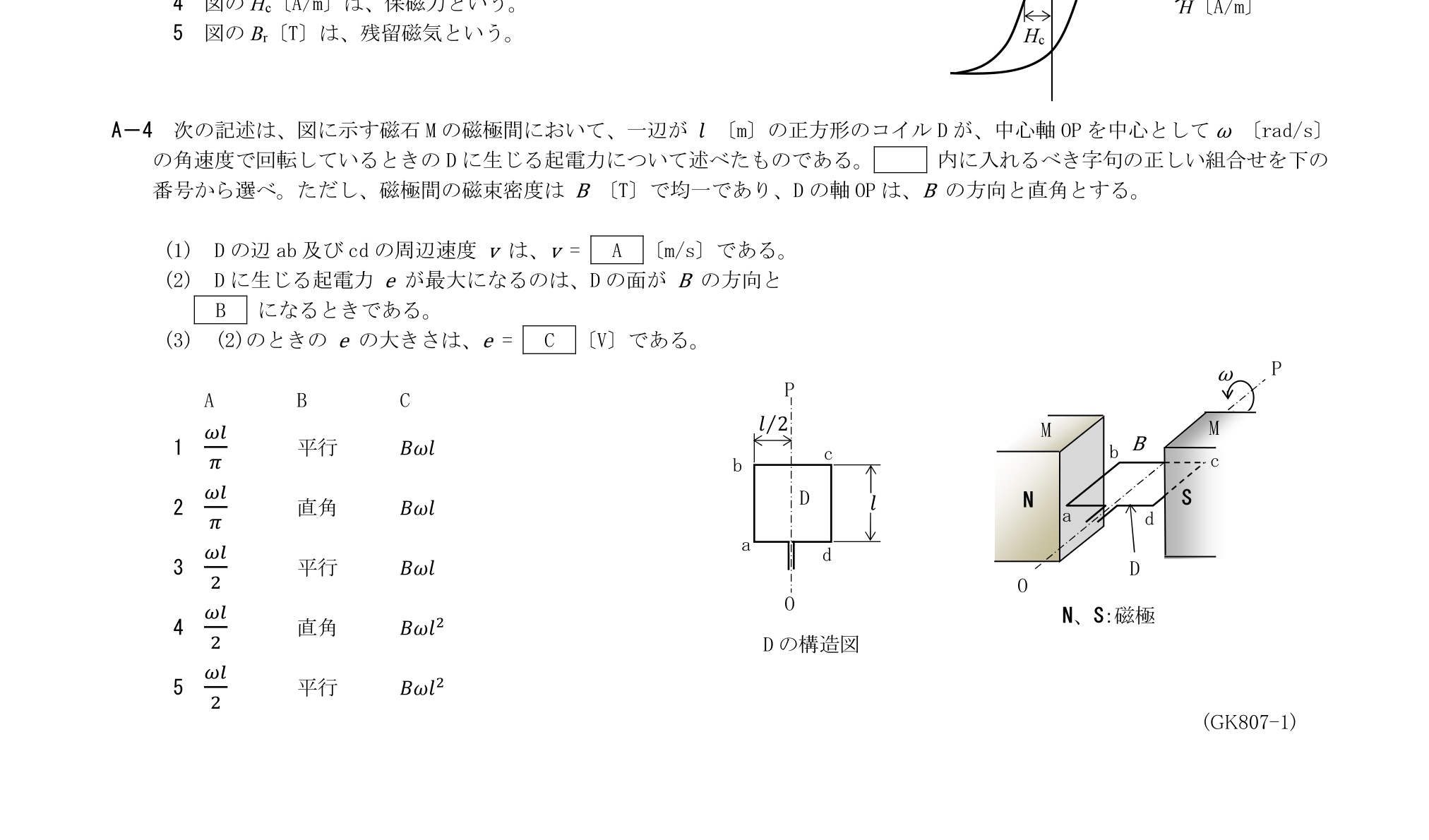

次の記述は、図に示す磁石Mの磁極間において、一辺がl〔m〕の正方形のコイルDが、中心軸OPを中心としてω〔rad/s〕の角速度で回転しているときのDに生じる起電力について述べたものである。 内に入れるべき字句の正しい組合せを下の番号から選べ。ただし、磁極間の磁束密度はB〔T〕で均一であり、Dの軸OPは、Bの方向と直角とする。(1)Dの辺ab及びcdの周辺速度vは、v＝A〔m/s〕である。(2)Dに生じる起電力eが最大になるのは、Dの面がBの方向とBになるときである。(3)(2)のときのeの大きさは、e＝C〔V〕である。
この問題で問われるポイント
論点は「電気磁気学」です。 公式を正しく当てはめて計算できるかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
