2026年7月無線工学の基礎
A-6

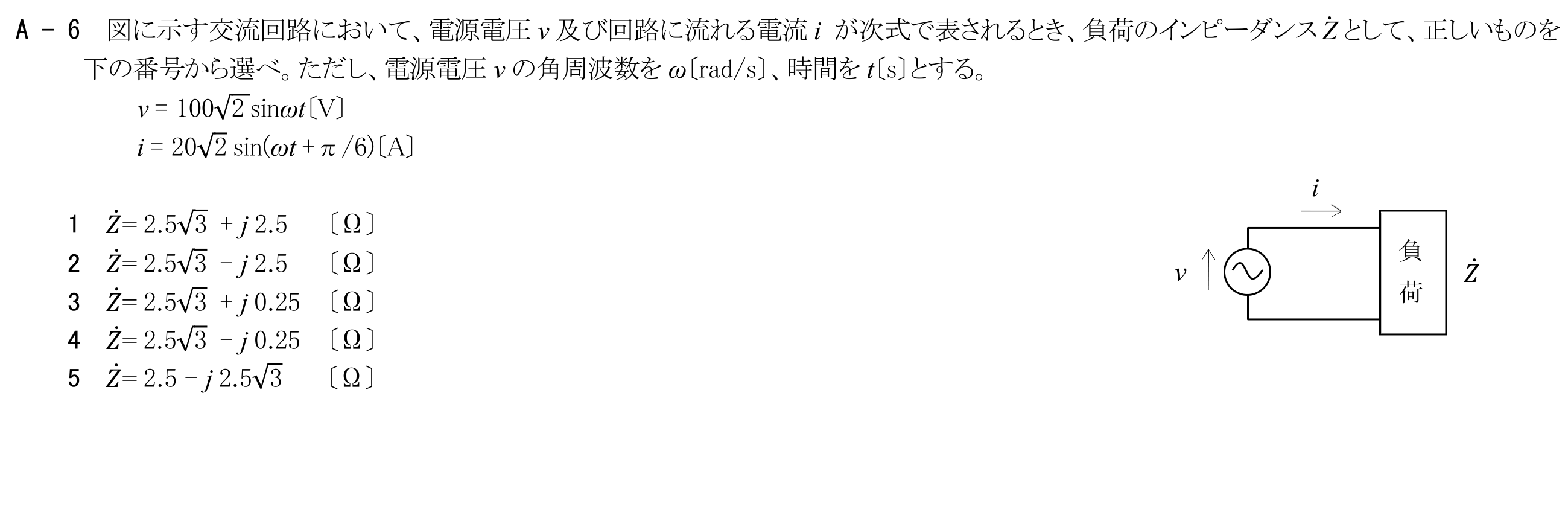

図に示す交流回路において、電源電圧v及び回路に流れる電流iが次式で表されるとき、負荷のインピーダンスŻとして、正しいものを下の番号から選べ。ただし、電源電圧vの角周波数をω〔rad/s〕、時間をt〔s〕とする。v＝100√2 sinωt〔V〕 i＝20√2 sin(ωt＋π/6)〔A〕
この問題で問われるポイント
論点は「回路理論」です。 公式を正しく当てはめて計算できるかがポイントです。 選択肢の中から「正しいもの」を1つ選ぶ設問です。
