2026年1月無線工学の基礎
A-19

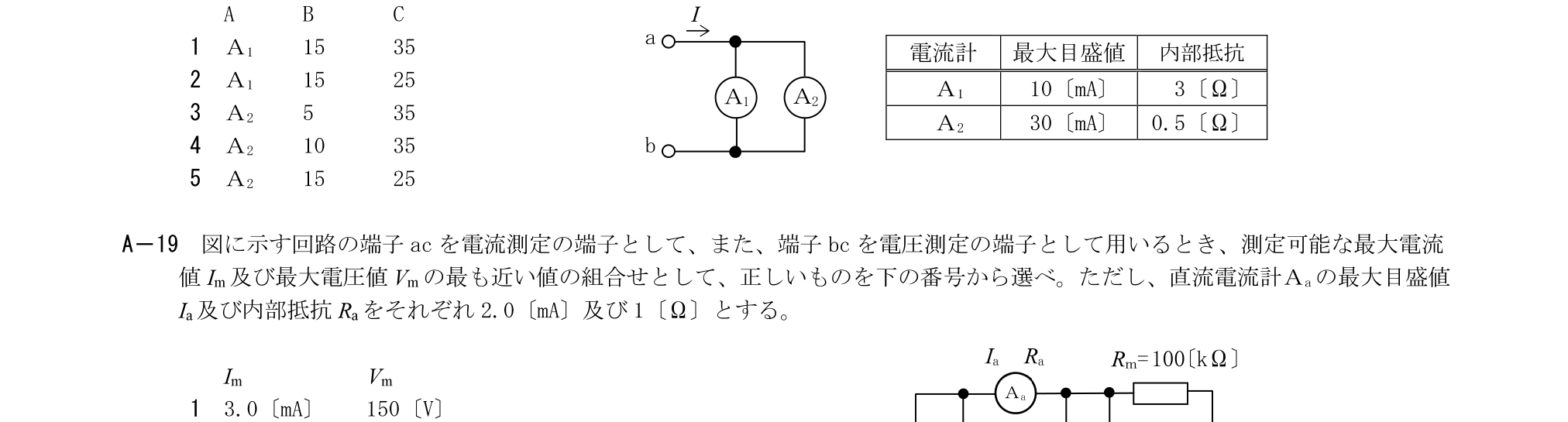

図に示す回路の端子acを電流測定の端子として、また、端子bcを電圧測定の端子として用いるとき、測定可能な最大電流値Im及び最大電圧値Vmの最も近い値の組合せとして、正しいものを下の番号から選べ。ただし、直流電流計Aaの最大目盛値Ia及び内部抵抗Raをそれぞれ2.0〔mA〕及び1〔Ω〕とする。
この問題で問われるポイント
論点は「計測」です。 公式を正しく当てはめて計算できるかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
