2026年1月無線工学B
A-10

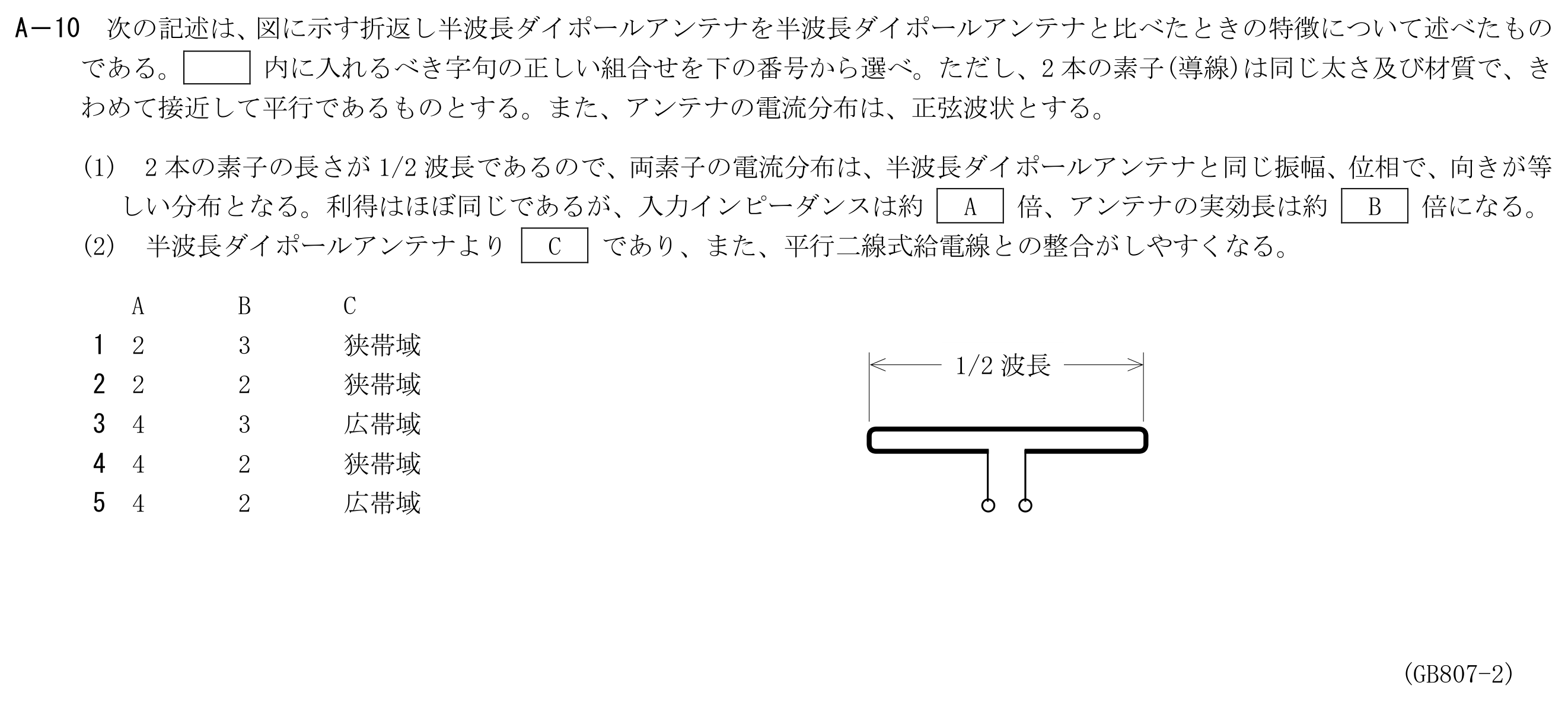

次の記述は、図に示す折返し半波長ダイポールアンテナを半波長ダイポールアンテナと比べたときの特徴について述べたものである。 内に入れるべき字句の正しい組合せを下の番号から選べ。ただし、2本の素子(導線)は同じ太さ及び材質で、きわめて接近して平行であるものとする。また、アンテナの電流分布は、正弦波状とする。(1)2本の素子の長さが1/2波長であるので、両素子の電流分布は、半波長ダイポールアンテナと同じ振幅、位相で、向きが等しい分布となる。利得はほぼ同じであるが、入力インピーダンスは約A倍、アンテナの実効長は約B倍になる。(2)半波長ダイポールアンテナよりCであり、また、平行二線式給電線との整合がしやすくなる。
この問題で問われるポイント
論点は「アンテナ」です。 用語や制度・原理を正確に理解できているかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
同じ論点の関連問題
- 次の記述は、微小ダイポールの実効面積について述べたものである。 内に入れるべき字句を下の番号から選べ。ただし、波長をλ〔m〕とし、長さl〔m〕の微小ダイポールの放射抵抗Rrは、次式で表されるものとする。Rr＝80(πl/λ)²〔Ω〕(1)微小ダイポールの実効面積Aeは、受信有能電力をPa〔W〕、到来電波の電力束密度をp〔W/m²〕とすれば、次式で与えられる。Ae＝ア〔m²〕(2)Paは、アンテナの誘起電圧Va〔V〕及びRrを用いて、次式で与えられる。Pa＝イ〔W〕(3)Vaは、到来電波の電界強度E〔V/m〕とl〔m〕から、次式で与えられる。Va＝ウ〔V〕(4)pは、Eと自由空間の固有インピーダンスから、次式で与えられる。p＝エ〔W/m²〕(5)式①、②、③、④より、Aeは次式で表される。Ae＝オ×λ²/π〔m²〕無線工学B 問1
- 次の記述は、円形の開口面アンテナの利得とビームの電力半値幅について述べたものである。 内に入れるべき字句の正しい組合せを下の番号から選べ。ただし、開口面の直径は波長に比べて大きく、波長及び開口効率は一定であり、アンテナの損失はなく、開口面上の電磁界分布は一様であるものとする。(1)利得は、開口面の直径が小さいほどAなる。(2)ビームの電力半値幅は、電界強度が最大放射方向の値のBになる二つの方向にはさまれる角度の幅であり、開口面の直径が大きいほど小さくなる。(3)利得は、ビームの電力半値幅が大きいほどCなる。無線工学B 問3
- 次の記述は、基本的な八木・宇田アンテナについて述べたものである。 内に入れるべき字句を下の番号から選べ。ただし、波長をλ〔m〕とする。(1)放射器として半波長ダイポールアンテナ又はアが用いられ、反射器は1本、導波器は利得を上げるために複数本用いられることが多い。(2)三素子のときには、素子の長さは、反射器が最も長く、イが最も短い。(3)放射器と反射器の間隔をウ〔m〕程度にして用いる。(4)素子の太さを太くすると、帯域幅がややエなる。(5)放射される電波が水平偏波のとき、水平面内の指向性はオである。無線工学B 問3
