2026年7月無線工学B
A-9

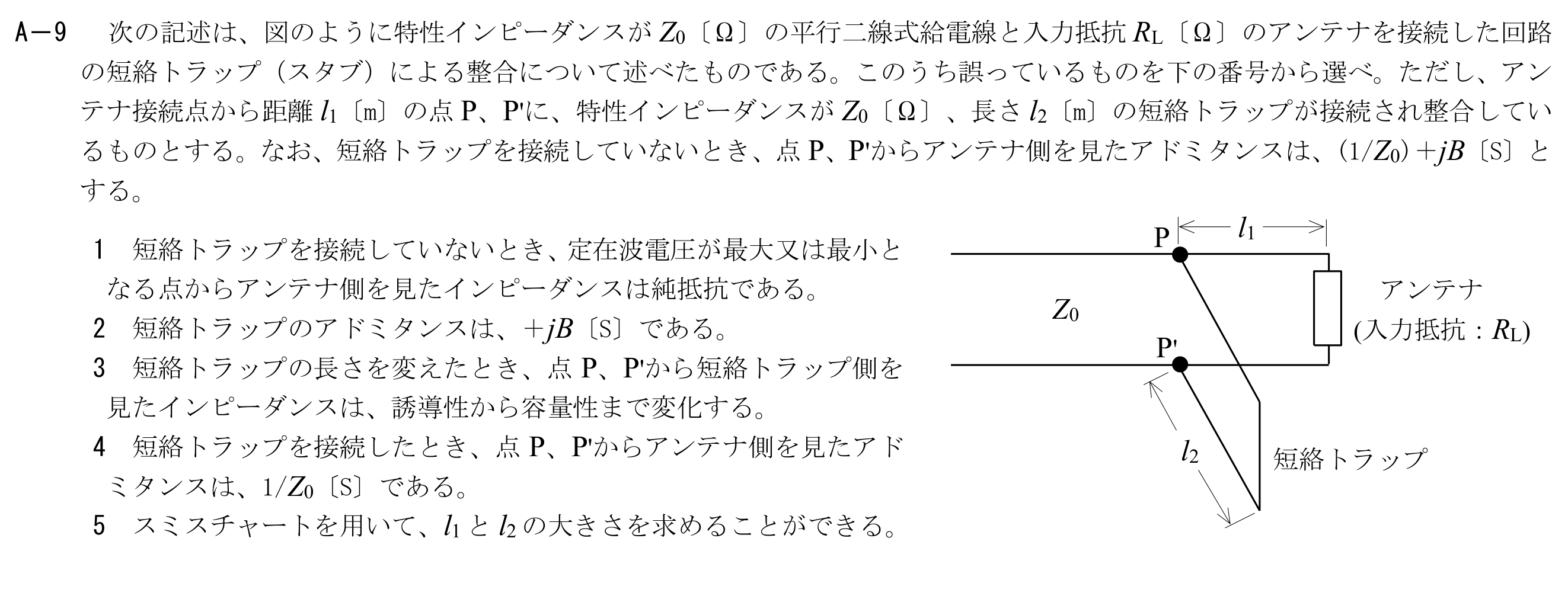

次の記述は、図のように特性インピーダンスがZ0〔Ω〕の平行二線式給電線と入力抵抗RL〔Ω〕のアンテナを接続した回路の短絡トラップ（スタブ）による整合について述べたものである。このうち誤っているものを下の番号から選べ。ただし、アンテナ接続点から距離l1〔m〕の点P、P'に、特性インピーダンスがZ0〔Ω〕、長さl2〔m〕の短絡トラップが接続され整合しているものとする。なお、短絡トラップを接続していないとき、点P、P'からアンテナ側を見たアドミタンスは、(1/Z0)＋jB〔S〕とする。
この問題で問われるポイント
論点は「導波管・給電線」です。 用語や制度・原理を正確に理解できているかがポイントです。 選択肢の中から「誤っているもの」を1つ選ぶ設問です。
同じ論点の関連問題
- 次の記述は、図に示すように、無損失給電線の終端からl〔m〕の距離にある入力端から負荷側を見たインピーダンスZ〔Ω〕について述べたものである。 内に入れるべき字句を下の番号から選べ。ただし、終端における電圧をVr〔V〕、電流をIr〔A〕、負荷インピーダンスをZr〔Ω〕とし、無損失給電線の特性インピーダンスをZ0〔Ω〕、位相定数をβ〔rad/m〕、波長をλ〔m〕とすれば、入力端における電圧Vと電流Iは、次式で表されるものとする。V＝Vr cosβl＋jZ0Ir sinβl〔V〕 I＝Ir cosβl＋j(Vr/Z0) sinβl〔A〕(1)ZはVとIからZ＝ア〔Ω〕で表される。Zr＝Z0のとき、任意のlに対して入力インピーダンスは変化イ。(2)終端が開放されているとき、Zrはウ〔Ω〕となり、Zはエ〔Ω〕となる。Zはlの増加に伴って、容量性と誘導性を繰り返す。l＝オ〔m〕(nは整数)のとき、並列共振となり、Zは∞となる。無線工学B 問2
