2026年7月無線工学B
A-19

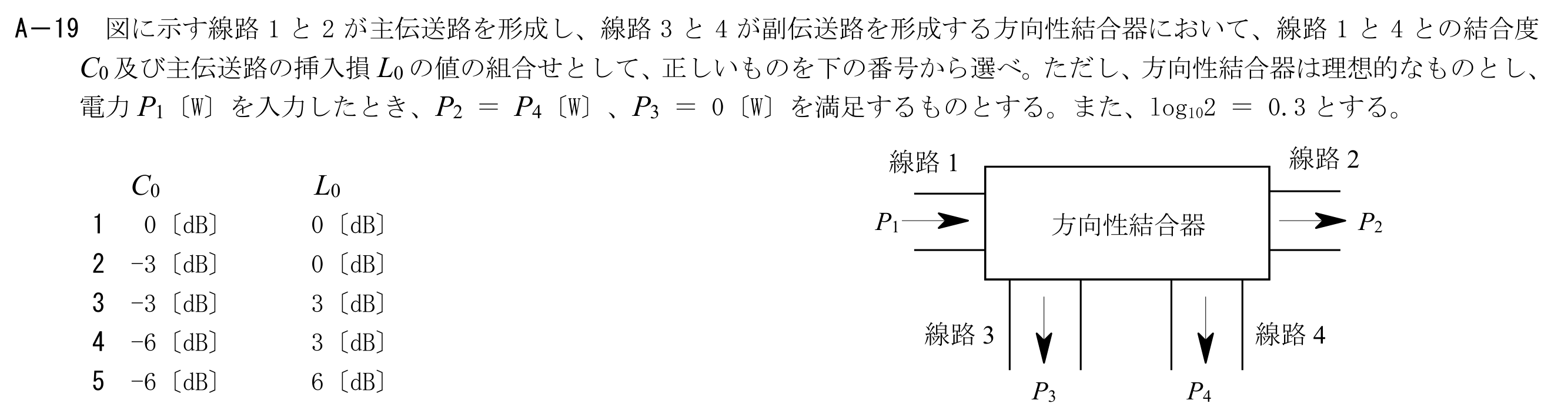

図に示す線路1と2が主伝送路を形成し、線路3と4が副伝送路を形成する方向性結合器において、線路1と4との結合度C0及び主伝送路の挿入損L0の値の組合せとして、正しいものを下の番号から選べ。ただし、方向性結合器は理想的なものとし、電力P1〔W〕を入力したとき、P2＝P4〔W〕、P3＝0〔W〕を満足するものとする。また、log10 2＝0.3とする。
この問題で問われるポイント
論点は「導波管・給電線」です。 公式を正しく当てはめて計算できるかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
