二陸技 2025年7月 無線工学B A-18

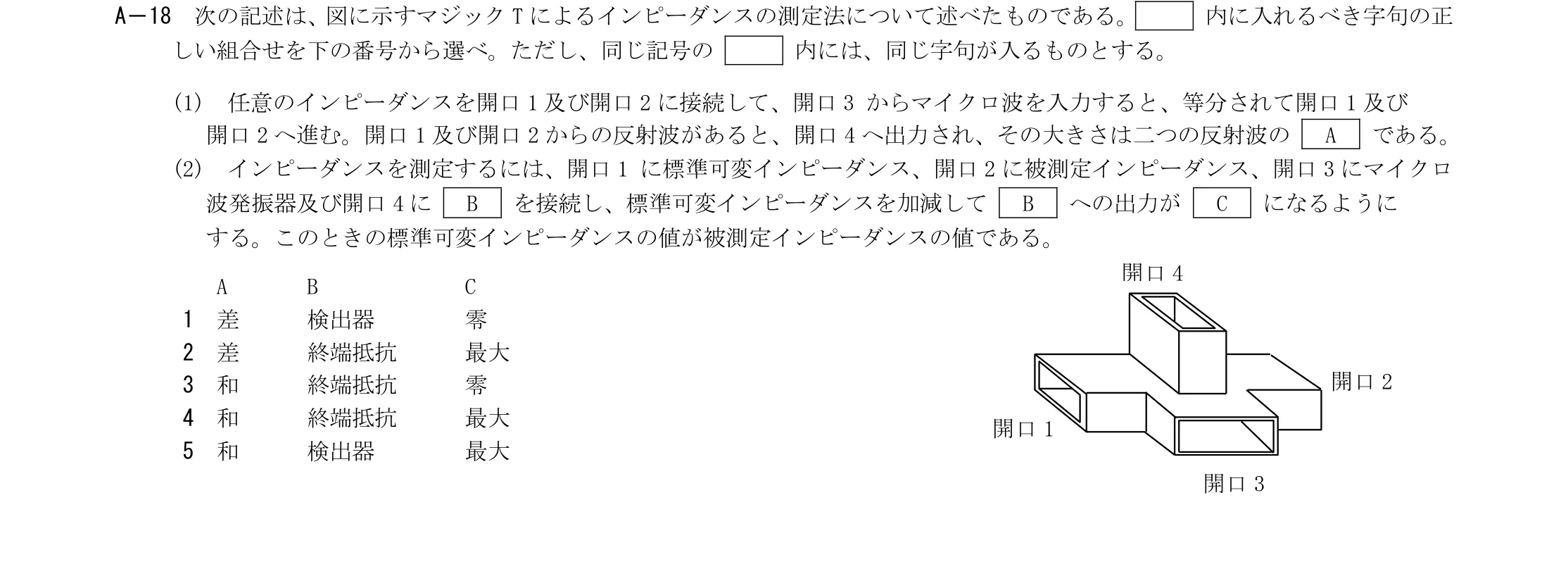

次の記述は、図に示すマジックT によるインピーダンスの測定法について述べたものである。 内に入れるべき字句の正 しい組合せを下の番号から選べ。ただし、同じ記号の 内には、同じ字句が入るものとする。 (1) 任意のインピーダンスを開口1 及び開口2 に接続して、開口3 からマイクロ波を入力すると、等分されて開口1 及び 開口2 へ進む。開口1 及び開口2 からの反射波があると、開口4 へ出力され、その大きさは二つの反射波の A である。 (2) インピーダンスを測定するには、開口1 に標準可変インピーダンス、開口2 に被測定インピーダンス、開口3 にマイクロ 波発振器及び開口4 に B を接続し、標準可変インピーダンスを加減して B への出力が C になるように する。このときの標準可変インピーダンスの値が被測定インピーダンスの値である。
この問題で問われるポイント
論点は「レーダー・アンテナ測定」です。 用語や制度・原理を正確に理解できているかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
学習記録を読み込み中...
無線工学Bレーダー・アンテナ測定
この問題の出題データ
二陸技の公式過去問アーカイブ2002年1月期〜2025年7月期（48試験期・4,560問）のうち、無線工学B A問題（960問・48試験期）を母数として、大分類「レーダー・アンテナ測定」の単位で集計しています（同じ大分類に 分類された問題をまとめて数えたもので、設問内容が同じという意味ではありません）。
- 同じ分野の出題数（無線工学B A問題）
- 960問中 66問（6.9%）
- 出題された試験期
- 48期中 40期
- この分野の初出
- 2002年1月期
- この分野の直近の出題
- 2025年7月期
出典・根拠
- 試験期
- 2025年7月期（令和7年7月）
- 科目・問題番号
- 無線工学B A-18
- 出典
- 公益財団法人日本無線協会
- 公式問題の出典
- 二陸技/2rikugi-2025(R07)-07-kougaku-b.pdf (kemanai.jpアーカイブ経由、公益財団法人日本無線協会作成の原本)
- 公式正答の出典
- 二陸技/2rikugi-2025(R07)-07-kougaku-b-kaitou.pdf
- 解説の検証状態
- 検証済み（公式問題・正答と照合）
