二陸技 2026年7月 無線工学B B-3

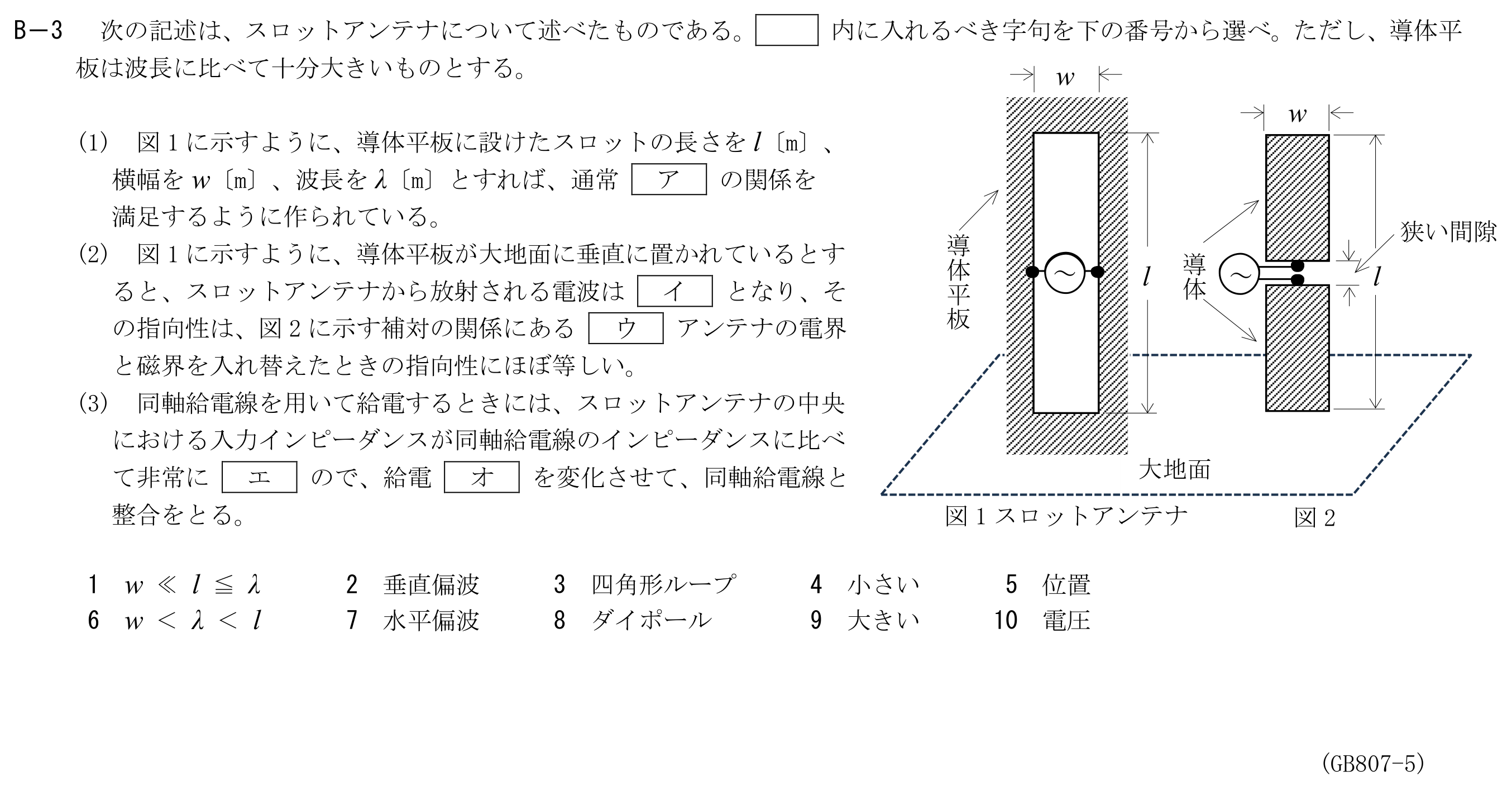

次の記述は、スロットアンテナについて述べたものである。 内に入れるべき字句を下の番号から選べ。ただし、導体平板は波長に比べて十分大きいものとする。(1)図1に示すように、導体平板に設けたスロットの長さをl〔m〕、横幅をw〔m〕、波長をλ〔m〕とすれば、通常アの関係を満足するように作られている。(2)図1に示すように、導体平板が大地面に垂直に置かれているとすると、スロットアンテナから放射される電波はイとなり、その指向性は、図2に示す補対の関係にあるウアンテナの電界と磁界を入れ替えたときの指向性にほぼ等しい。(3)同軸給電線を用いて給電するときには、スロットアンテナの中央における入力インピーダンスが同軸給電線のインピーダンスに比べて非常にエので、給電オを変化させて、同軸給電線と整合をとる。
選択肢（各空欄はこの中から1つずつ選ぶ）
1w≪l≦λ2垂直偏波3四角形ループ4小さい5位置6w＜λ＜l7水平偏波8ダイポール9大きい10電圧
ア
イ
ウ
エ
オ
この問題で問われるポイント
論点は「アンテナ」です。 用語や制度・原理を正確に理解できているかがポイントです。
