一陸技 2026年7月 無線工学の基礎 A-1

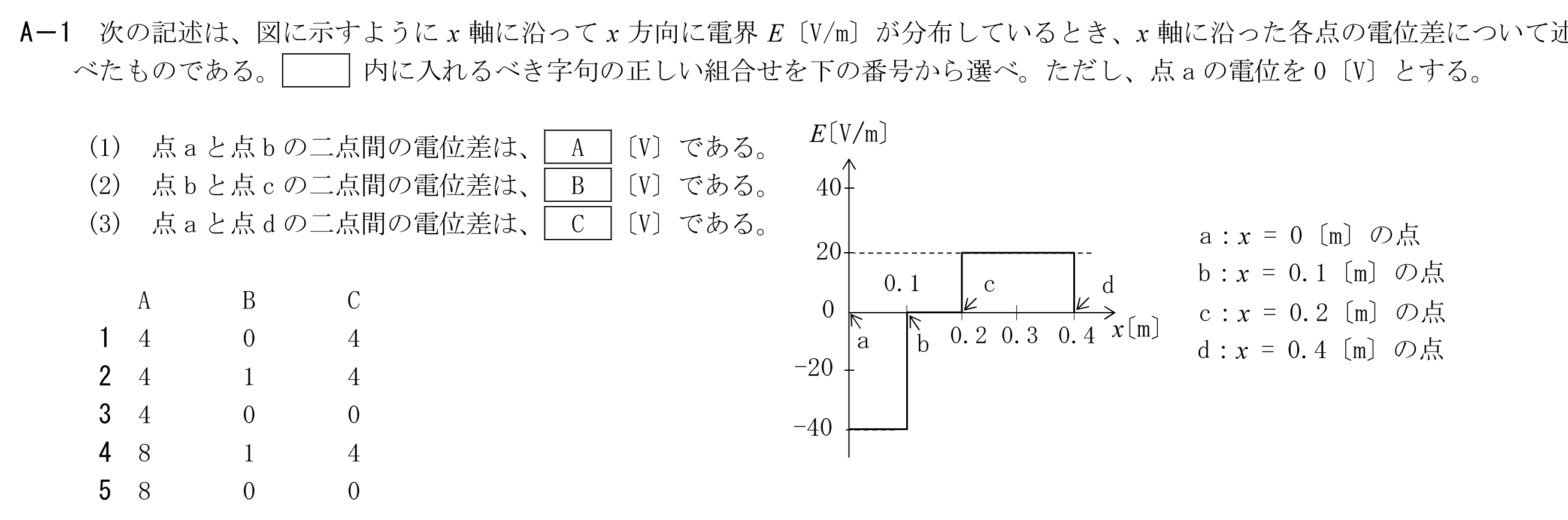

次の記述は、図に示すようにx軸に沿ってx方向に電界E〔V/m〕が分布しているとき、x軸に沿った各点の電位差について述べたものである。内に入れるべき字句の正しい組合せを選べ。ただし、点aの電位を0〔V〕とする。(1)点aと点bの二点間の電位差は、A〔V〕である。(2)点bと点cの二点間の電位差は、B〔V〕である。(3)点aと点dの二点間の電位差は、C〔V〕である。
この問題で問われるポイント
論点は「電気磁気学」です。 公式を正しく当てはめて計算できるかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
