一陸技 2026年7月 無線工学の基礎 B-1

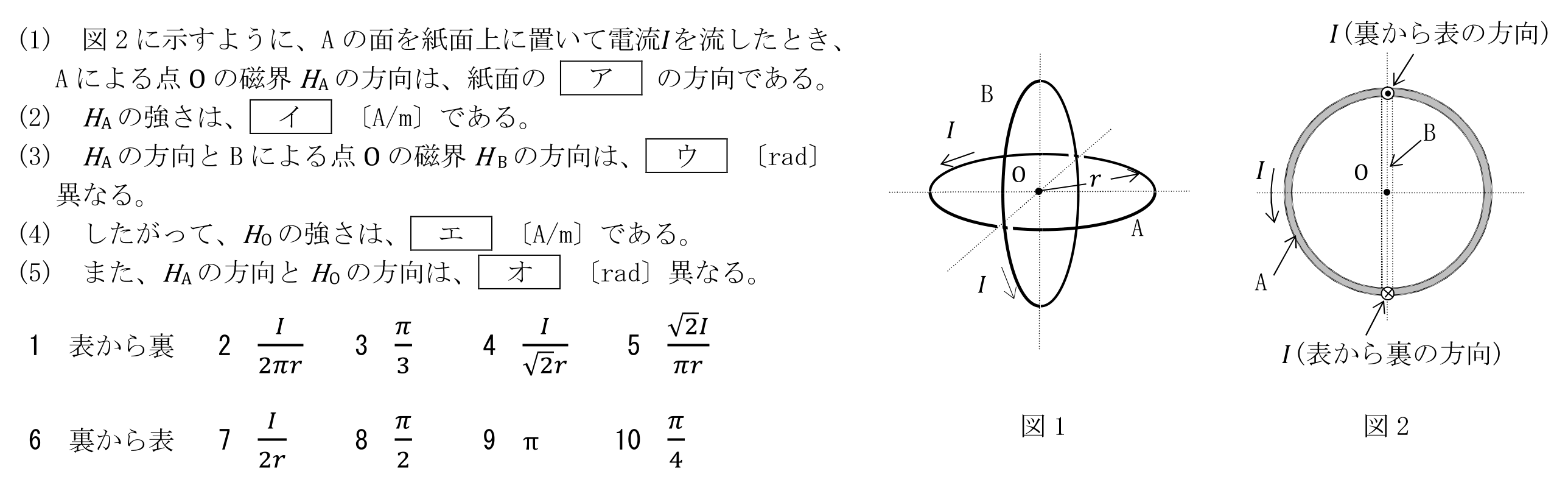

次の記述は、図1に示すように、面が直交した半径r〔m〕の円形コイルA及びBのそれぞれに直流電流I〔A〕を流したときのA及びBの中心点Oにおける合成磁界H0について述べたものである。内に入れるべき字句を下の番号から選べ(ア〜オ、それぞれ一つ)。(1)図2に示すように、Aの面を紙面上に置いて電流Iを流したとき、Aによる点Oの磁界HAの方向は、紙面のアの方向である。(2)HAの強さは、イ〔A/m〕である。(3)HAの方向とBによる点OのHBの方向は、ウ〔rad〕異なる。(4)したがって、H0の強さは、エ〔A/m〕である。(5)また、HAの方向とH0の方向は、オ〔rad〕異なる。
選択肢（各空欄はこの中から1つずつ選ぶ）
1表から裏2I/(2πr)3π/34I/√2r5√2I/(πr)6裏から表7I/(2r)8π/29π10π/4
ア
イ
ウ
エ
オ
この問題で問われるポイント
論点は「電気磁気学」です。 用語や制度・原理を正確に理解できているかがポイントです。
