2026年7月無線工学の基礎
A-2

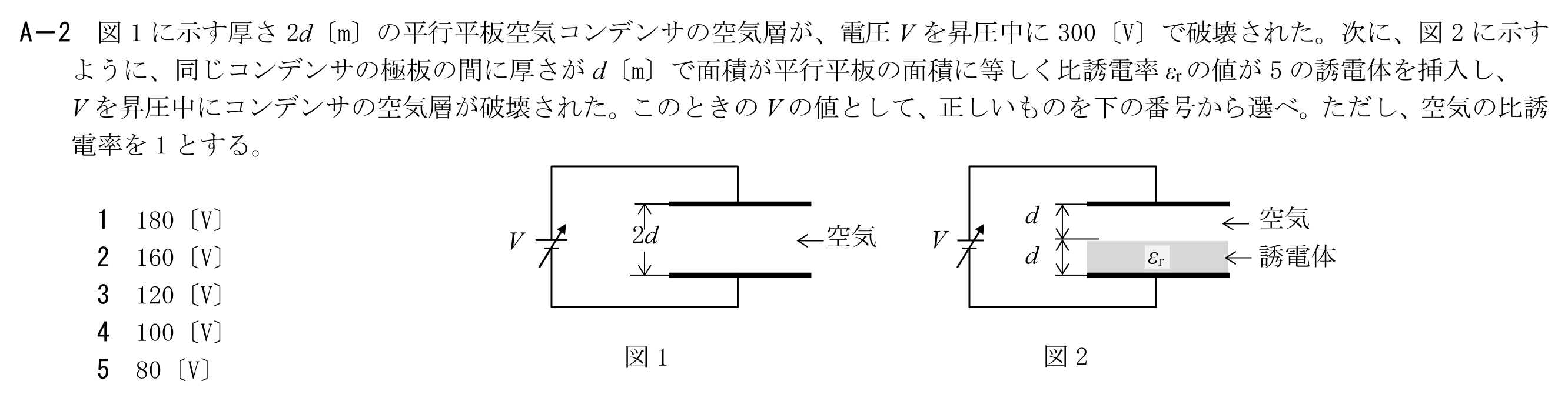

図1に示す厚さ2d〔m〕の平行平板空気コンデンサの空気層が、電圧Vを昇圧中に300〔V〕で破壊された。次に、図2に示すように、同じコンデンサの極板の間に厚さがd〔m〕で面積が平行平板の面積に等しく比誘電率εrの値が5の誘電体を挿入し、Vを昇圧中にコンデンサの空気層が破壊された。このときのVの値として、正しいものを選べ。ただし、空気の比誘電率を1とする。
この問題で問われるポイント
論点は「電気磁気学」です。 公式を正しく当てはめて計算できるかがポイントです。 選択肢の中から「正しいもの」を1つ選ぶ設問です。
