一陸技 2026年7月 無線工学A B-5

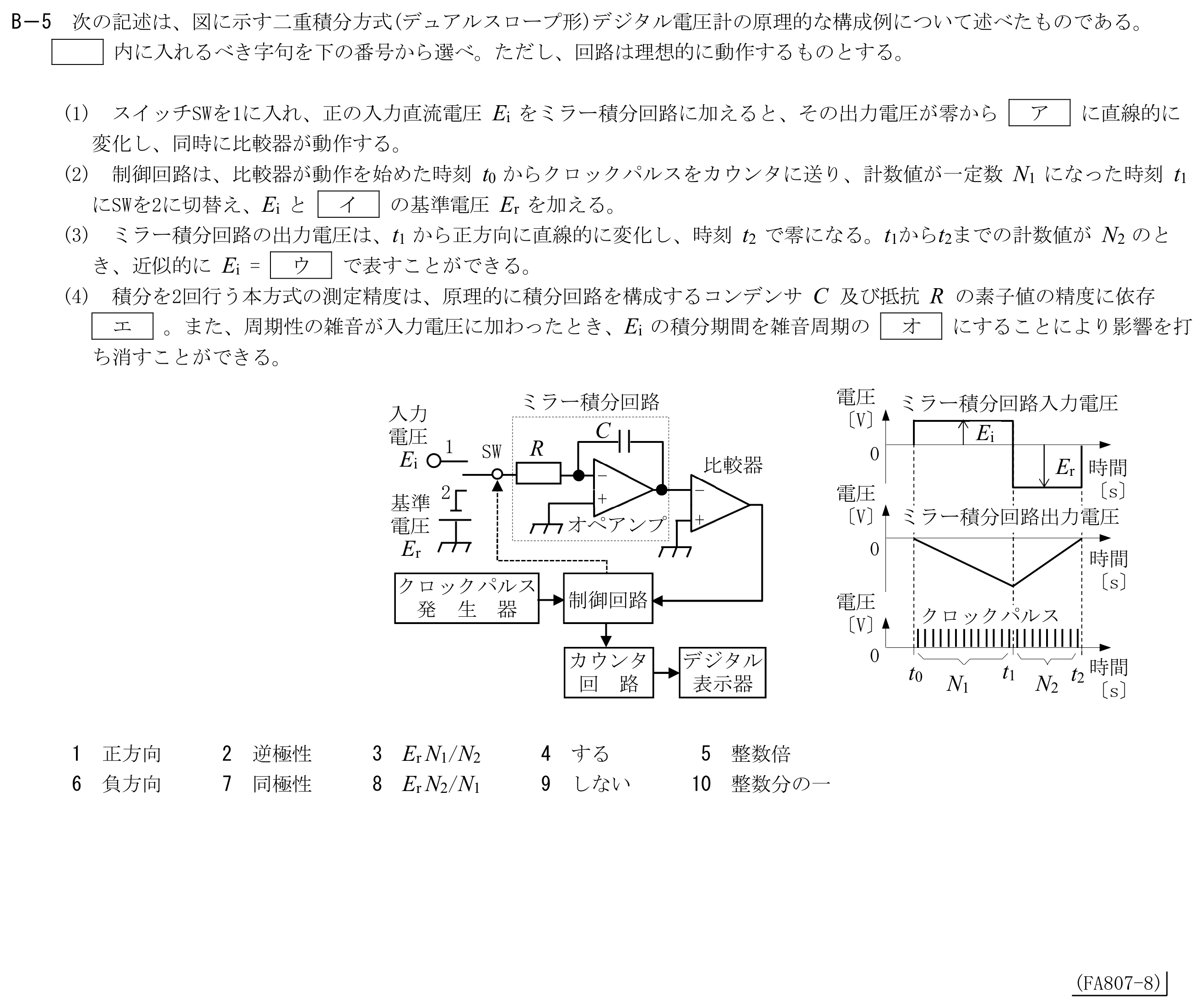

次の記述は、図に示す二重積分方式(デュアルスロープ形)デジタル電圧計の原理的な構成例について述べたものである。内に入れるべき字句を下の番号から選べ(ア〜オ、それぞれ一つ)。ただし、回路は理想的に動作するものとする。(1)スイッチSWを1に入れ、正の入力直流電圧Eiをミラー積分回路に加えると、その出力電圧が零からアに直線的に変化し、同時に比較器が動作する。(2)制御回路は、比較器が動作を始めた時刻t0からクロックパルスをカウンタに送り、計数値が一定数N1になった時刻t1にSWを2に切替え、EiとイのEr基準電圧を加える。(3)ミラー積分回路の出力電圧は、t1から正方向に直線的に変化し、時刻t2で零になる。t1からt2までの計数値がN2のとき、近似的にEi＝ウで表すことができる。(4)積分を2回行う本方式の測定精度は、原理的に積分回路を構成するコンデンサC及び抵抗Rの素子値の精度に依存エ。また、周期性の雑音が入力電圧に加わったとき、Eiの積分期間を雑音周期のオにすることにより影響を打ち消すことができる。
選択肢（各空欄はこの中から1つずつ選ぶ）
1正方向2逆極性3ErN1/N24する5整数倍6負方向7同極性8ErN2/N19しない10整数分の一
ア
イ
ウ
エ
オ
この問題で問われるポイント
論点は「測定」です。 用語や制度・原理を正確に理解できているかがポイントです。
