一陸技 2026年7月 無線工学B A-7

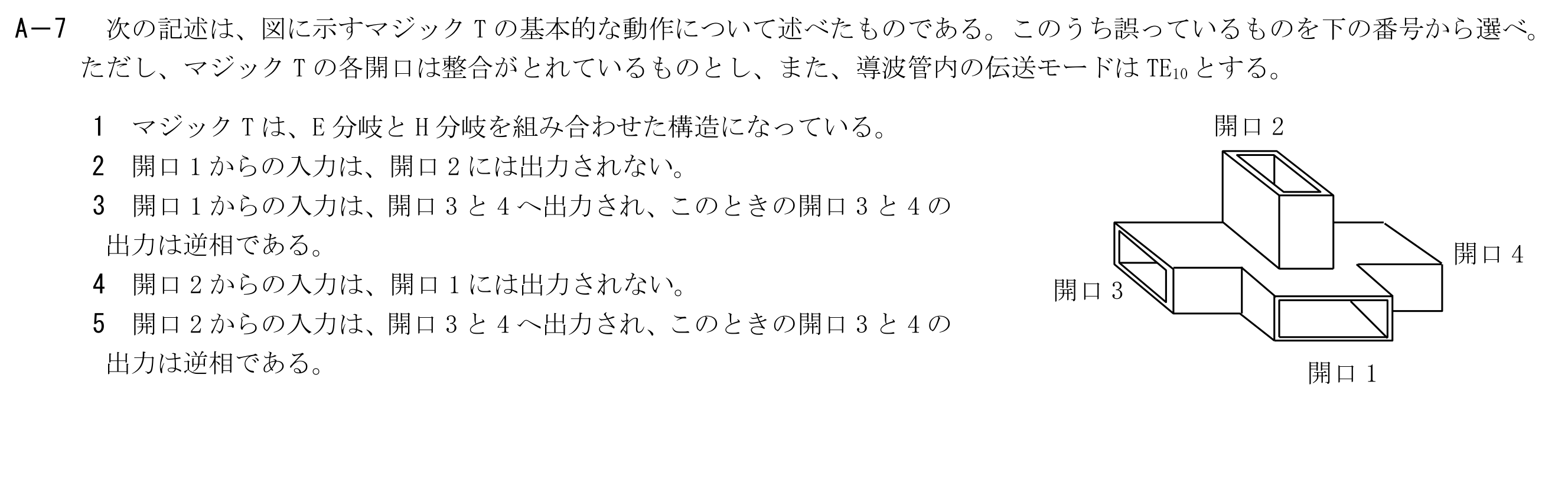

次の記述は、図に示すマジックTの基本的な動作について述べたものである。このうち誤っているものを選べ。ただし、マジックTの各開口は整合がとれているものとし、また、導波管内の伝送モードはTE10とする。
この問題で問われるポイント
論点は「導波管・給電線」です。 用語や制度・原理を正確に理解できているかがポイントです。 選択肢の中から「誤っているもの」を1つ選ぶ設問です。
