一陸技 2026年7月 無線工学B B-3

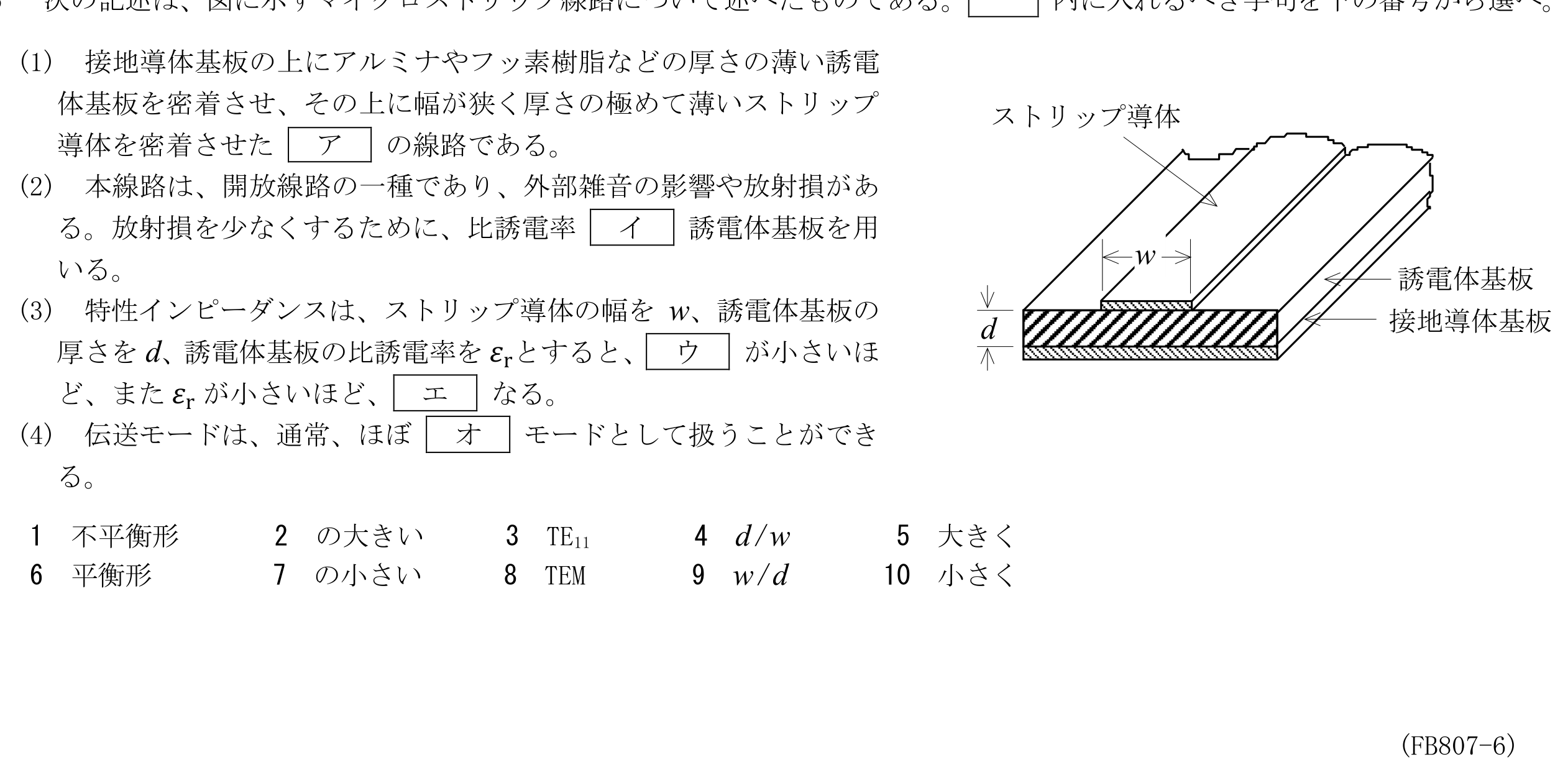

次の記述は、図に示すマイクロストリップ線路について述べたものである。内に入れるべき字句を下の番号から選べ(ア〜オ、それぞれ一つ)。(1)接地導体基板の上にアルミナやフッ素樹脂などの厚さの薄い誘電体基板を密着させ、その上に幅が狭く厚さの極めて薄いストリップ導体を密着させたアの線路である。(2)本線路は、開放線路の一種であり、外部雑音の影響や放射損がある。放射損を少なくするために、比誘電率イ誘電体基板を用いる。(3)特性インピーダンスは、ストリップ導体の幅をw、誘電体基板の厚さをd、誘電体基板の比誘電率をεrとすると、ウが小さいほど、またεrが小さいほど、エなる。(4)伝送モードは、通常、ほぼオモードとして扱うことができる。
選択肢（各空欄はこの中から1つずつ選ぶ）
1不平衡形2の大きい3TE114d/w5大きく6平衡形7の小さい8TEM9w/d10小さく
ア
イ
ウ
エ
オ
この問題で問われるポイント
論点は「導波管・給電線」です。 用語や制度・原理を正確に理解できているかがポイントです。
