2026年7月無線工学B
A-10

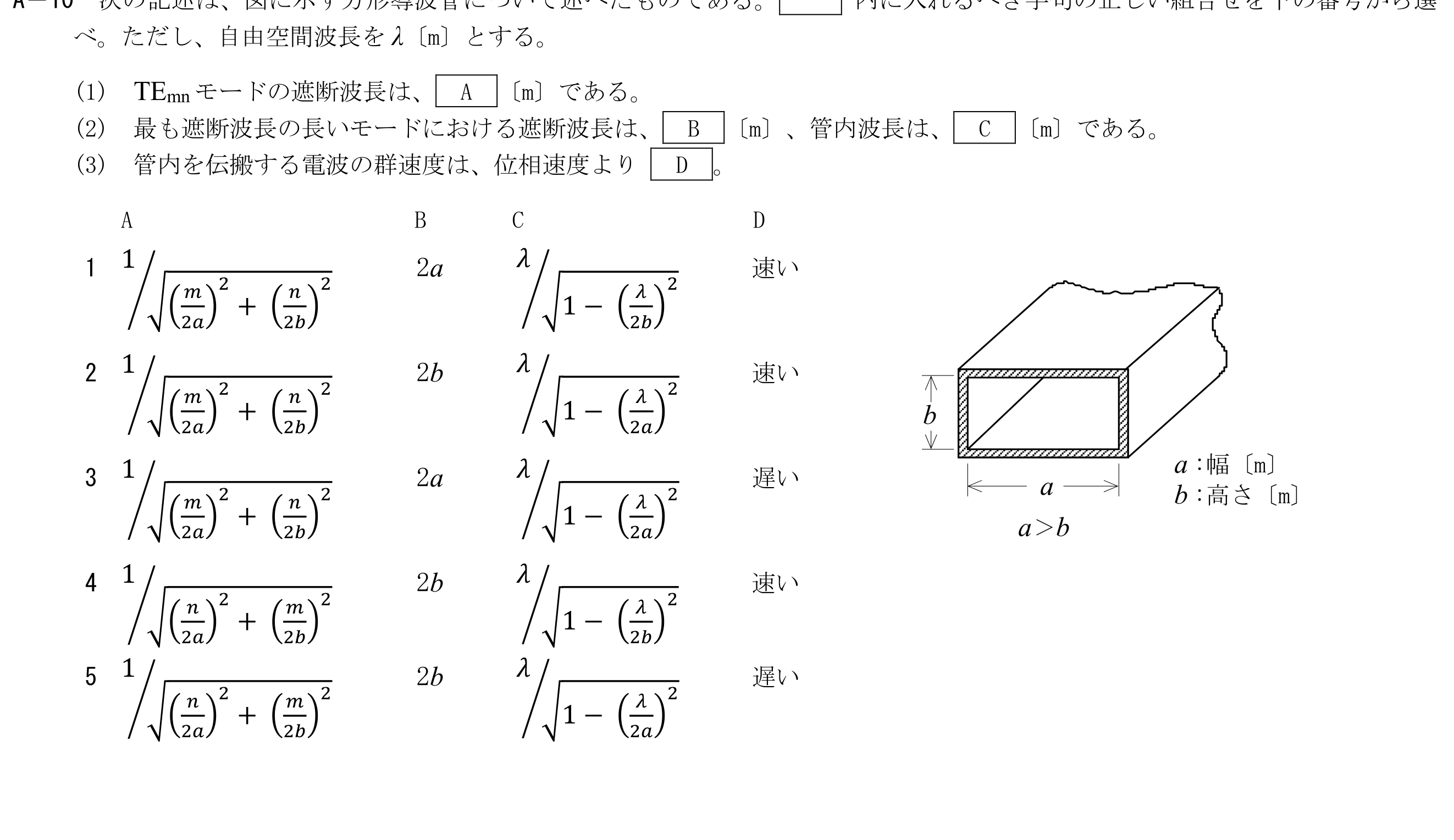

次の記述は、図に示す方形導波管について述べたものである。内に入れるべき字句の正しい組合せを選べ。ただし、自由空間波長をλ〔m〕とする。(1)TEmnモードの遮断波長は、A〔m〕である。(2)最も遮断波長の長いモードにおける遮断波長は、B〔m〕、管内波長は、C〔m〕である。(3)管内を伝搬する電波の群速度は、位相速度よりD。
この問題で問われるポイント
論点は「導波管・給電線」です。 用語や制度・原理を正確に理解できているかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
