一陸特 2023年10月B 無線工学 問3

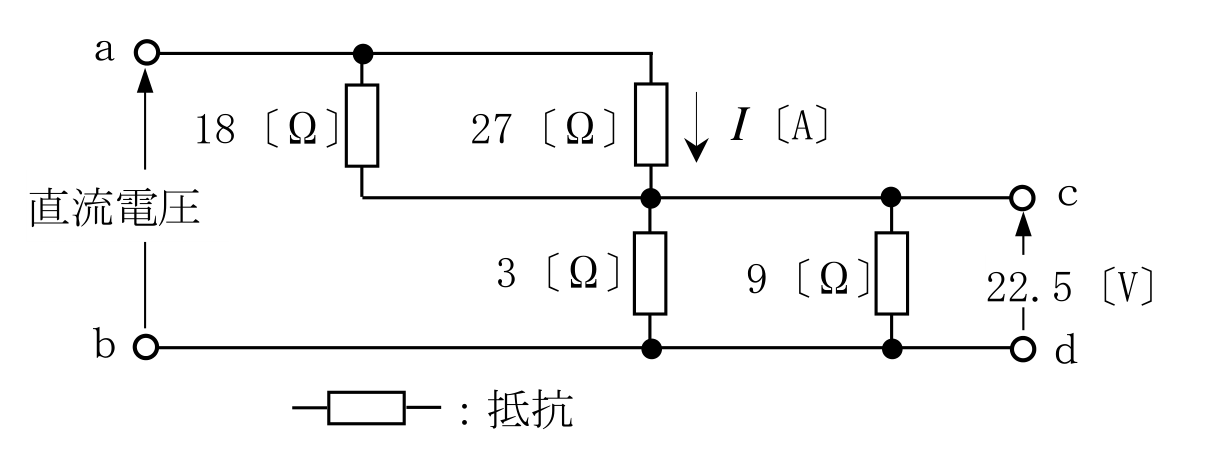

図に示す回路において、端子ab 間に直流電圧を加えたところ、端子cd 間に22.5〔V〕の電圧が現れた。27〔Ω〕の抵抗に流 れる電流I の値として、正しいものを下の番号から選べ。
この問題で問われるポイント
論点は「電気回路計算」です。 公式を正しく当てはめて計算できるかがポイントです。 選択肢の中から「正しいもの」を1つ選ぶ設問です。
学習記録を読み込み中...
同じ論点の関連問題
公開済みの過去問から、同じ論点に分類されたものを新しい試験期順に表示しています。
- 2026年6月 B無線工学 問3図に示す回路において、端子ab間に直流電圧を加えたところ、7.0〔Ω〕の抵抗に1.5〔A〕の電流が流れた。端子ab間に加えられた電圧の値として、正しいものを選べ。
- 2026年6月 A無線工学 問3図に示す回路において、端子ab間に直流電圧を加えたところ、端子cd間に11.2〔V〕の電圧が現れた。16〔Ω〕の抵抗に流れる電流I〔A〕の値として、正しいものを選べ。
- 2026年2月 B無線工学 問3図に示す回路において、6〔Ω〕の抵抗に流れる電流の値として、最も近いものを選べ。
- 2026年2月 A無線工学 問3図に示す回路において、6〔Ω〕の抵抗の両端の電圧の値として、最も近いものを選べ。
- 2025年10月 B無線工学 問3図に示す回路において、抵抗R0〔Ω〕に流れる電流I0が1.5〔A〕、抵抗R2に流れる電流I2が0.3〔A〕であった。このときR2の値として、正しいものを選べ。ただし、抵抗R1及びR3をそれぞれ80〔Ω〕及び20〔Ω〕とする。
