一陸特 2023年10月B 無線工学 問6

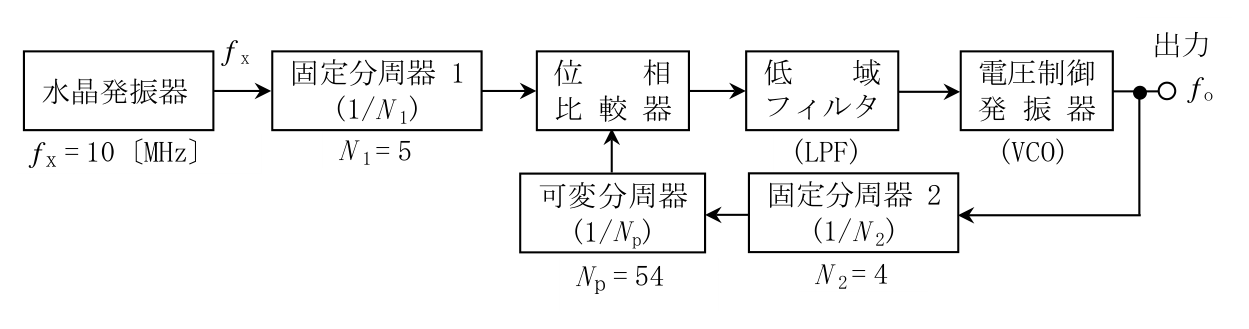

図に示す位相同期ループ(PLL)を用いた周波数シンセサイザの原理的な構成例において、出力の周波数f o の値として、正しい ものを下の番号から選べ。ただし、水晶発振器の出力周波数f x の値を10〔MHz〕、固定分周器1 の分周比についてN 1 の値を5、 固定分周器2 の分周比についてN 2 の値を4、可変分周器の分周比についてN p の値を54 とし、PLL は理想的に動作するものと する。
この問題で問われるポイント
論点は「変調回路」です。 公式を正しく当てはめて計算できるかがポイントです。
