一陸特 2024年2月B 無線工学 問12

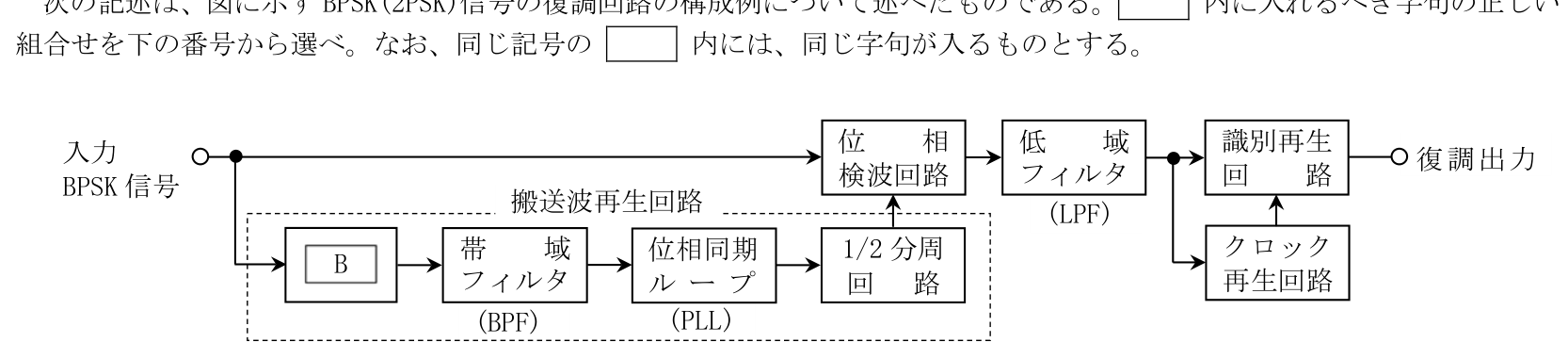

次の記述は、図に示すBPSK(2PSK)信号の復調回路の構成例について述べたものである。 内に入れるべき字句の正しい 組合せを下の番号から選べ。なお、同じ記号の 内には、同じ字句が入るものとする。 復調出力 入力 BPSK 信号 クロック 再生回路 帯 域 フィルタ 1/2 分周 回 路 (BPF) ループ B (1) この復調回路は、同期検波方式を用いている。 (2) 位相検波回路で、入力のBPSK 信号と搬送波再生回路で再生した搬送波と の A を行い、低域フィルタ(LPF)、識別再生回路及びクロック再生回 路によってデジタル信号を復調する。 (3) 搬送波再生回路は、 B 、帯域フィルタ(BPF)、位相同期ループ(PLL) 及び1/2 分周回路で構成されており、入力のBPSK 信号の位相がデジタル信 号に応じてπ〔rad〕変化したとき、搬送波再生回路の帯域フィルタ(BPF)の 出力の位相は変わらない。
