問13

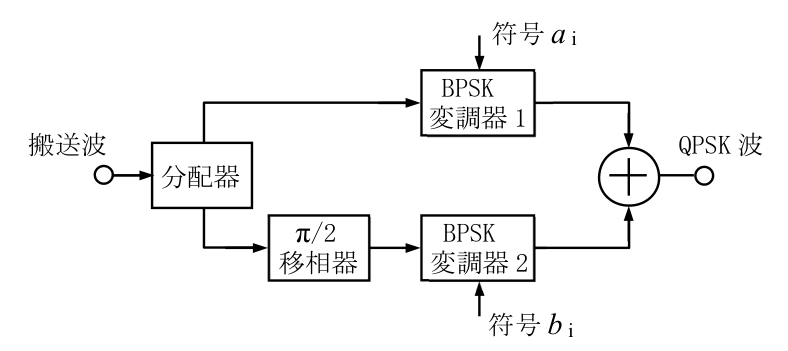

次の記述は、図に示すQPSK変調器の原理的な構成例について述べたものである。(1)分配器で分配された搬送波は、BPSK変調器1には直接、BPSK変調器2にはπ/2移相器を通して入力される。BPSK変調器1の出力の位相は、符号aiに対応して変化し、搬送波の位相に対して(A)〔rad〕の値をとる。また、BPSK変調器2の出力の位相は、符号biに対応して変化し、搬送波の位相に対してπ/2又は3π/2〔rad〕の値をとるので、それぞれの出力を合成(加算)することにより、QPSK波を得る。(2)このように、QPSKは、搬送波のπ/2〔rad〕おきの位相を用いて、1シンボルで(B)ビットの情報を送る変調方式である。内に入れるべき字句の正しい組合せを選べ。
