2026年6月 B無線工学
問8

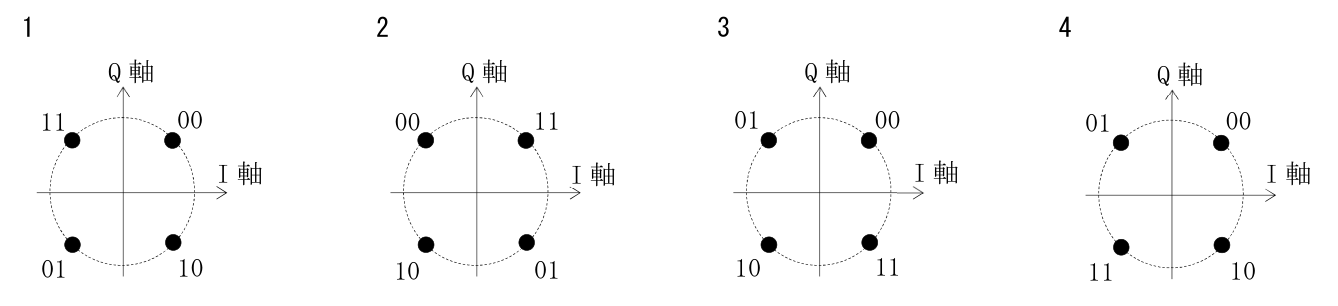

グレイ符号(グレイコード)によるQPSKの信号空間ダイアグラム(コンスタレーション)として、正しいものを下図（1〜4）から選べ。ただし、I軸は同相軸、Q軸は直交軸を表す。
この問題で問われるポイント
論点は「デジタル変調」です。 用語や制度・原理を正確に理解できているかがポイントです。 選択肢の中から「正しいもの」を1つ選ぶ設問です。
