一陸特 2025年2月B 無線工学 問7

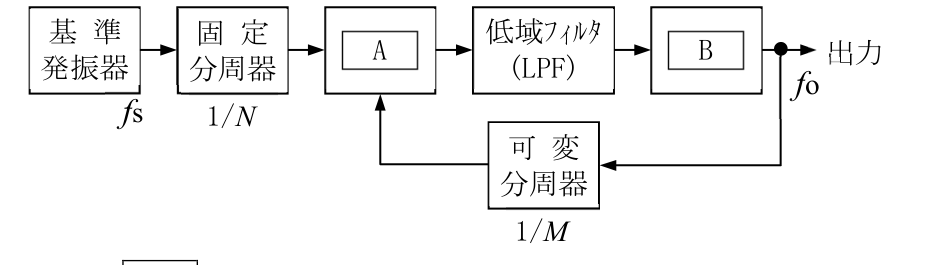

次の記述は、図に示すFM(F3E)送信機の発振部などに用いられるPLL 発振回路(PLL 周波数シンセサイザ)の原理的な構成例について述べたものである。内に入れるべき字句の正しい組合せを下の番号から選べ。なお、同じ記号の内には、同じ字句が入るものとする。基 準発振器(1) 固定分周器と可変分周器の出力は、(A)に入力される。(2) 低域フィルタ(LPF)の出力は、(B)に入力される。(3) 基準発振器の出力の周波数fs を10〔MHz〕、固定分周器の分周比についてN を20、可変分周器の分周比についてM を240 としたとき、出力の周波数fo は、(C)〔MHz〕になる。なお、PLL はロックしているものとする。
この問題で問われるポイント
論点は「変調回路」です。 公式を正しく当てはめて計算できるかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
