一陸特 2025年2月B 無線工学 問10

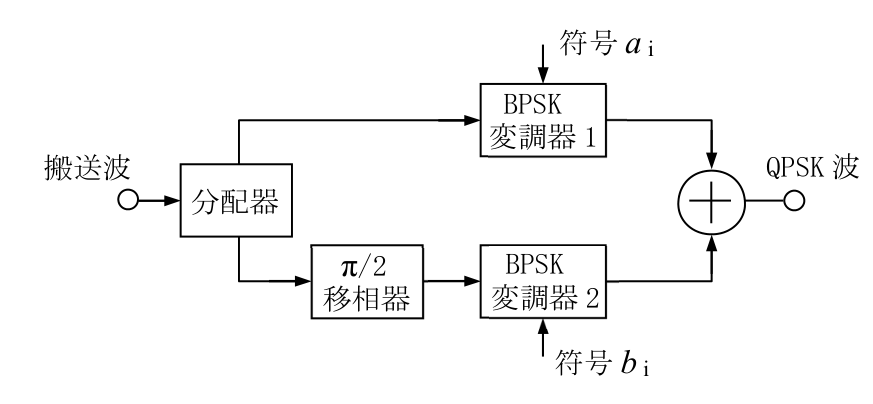

次の記述は、図に示すQPSK 変調器の原理的な構成例について述べたものである。内に入れるべき字句の正しい組合せを下の番号から選べ。(1) 分配器で分配された搬送波は、BPSK 変調器1 には直接、BPSK 変調器2 にはπ/2 移相器を通して入力される。BPSK 変調器1の出力の位相は、符号a i に対応して変化し、搬送波の位相に対して0 又はπ〔rad〕の値をとる。また、BPSK 変調器2 の出力の位相は、符号b i に対応して変化し、搬送波の位相に対して(A)〔rad〕の値をとるので、それぞれの出力を合成(加算)することにより、QPSK 波を得る。(2) このように、QPSK は、搬送波のπ/2〔rad〕おきの位相を用いて、1 シンボルで(B)ビットの情報を送る変調方式である。
この問題で問われるポイント
論点は「デジタル変調」です。 公式を正しく当てはめて計算できるかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
