2025年6月 A無線工学
問3

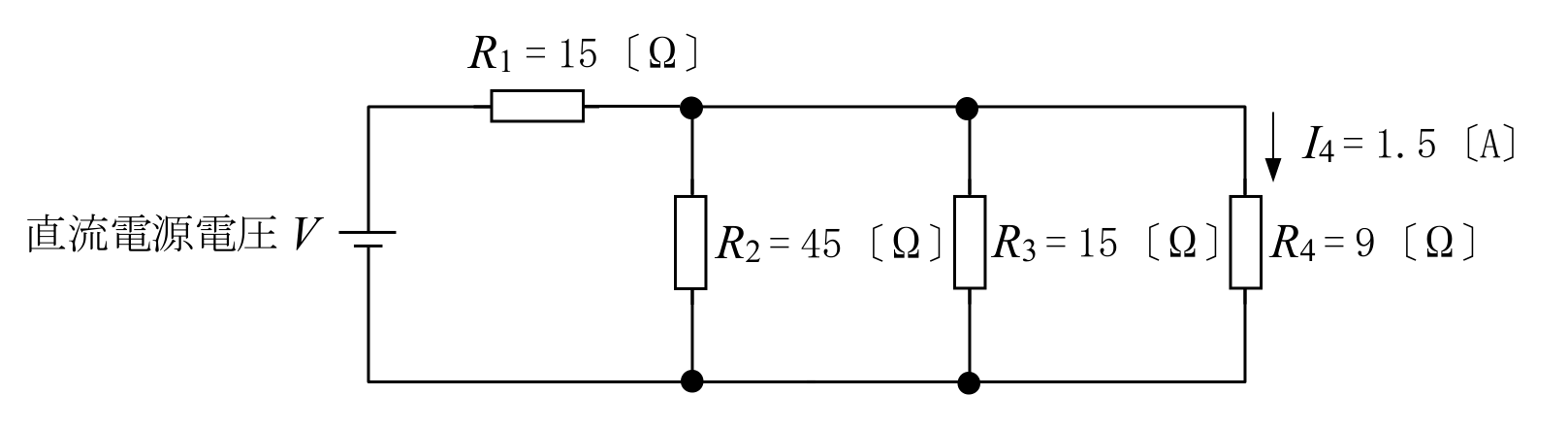

図に示す抵抗R1、R2、R3及びR4の回路において、R4を流れる電流I4が1.5〔A〕であるとき、直流電源電圧Vの値として、正しいものを選べ。
この問題で問われるポイント
論点は「電気回路計算」です。 公式を正しく当てはめて計算できるかがポイントです。 選択肢の中から「正しいもの」を1つ選ぶ設問です。
