問24

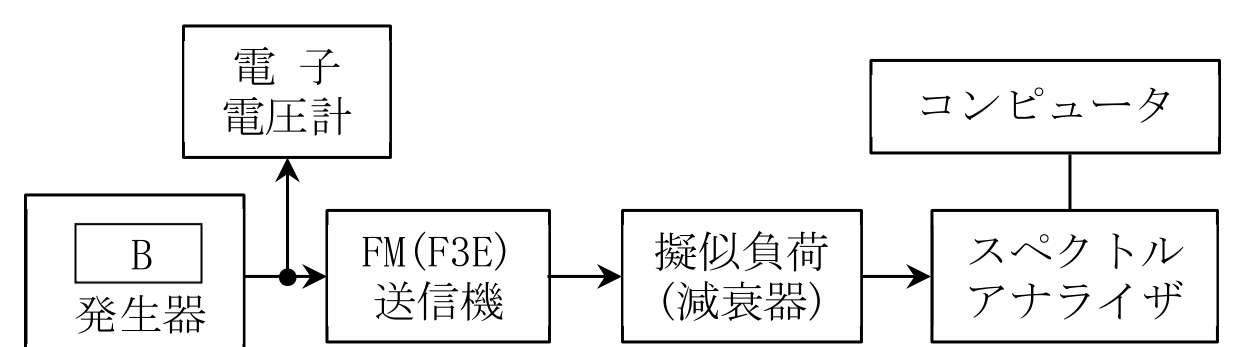

次の記述は、図に示す構成例を用いたFM(F3E)送信機の占有周波数帯幅の測定法について述べたものである。(1)送信機が発射する電波の占有周波数帯幅は、全輻射電力のA〔%〕が含まれる周波数帯幅で表される。B発生器から規定のスペクトルを持つB信号を送信機に加え、所定の変調を行った周波数変調波を擬似負荷(減衰器)に出力する。(2)スペクトルアナライザを規定の動作条件とし、規定の占有周波数帯幅の2〜3.5倍程度の帯域を、スペクトルアナライザの狭帯域フィルタで掃引しながらサンプリングし、測定したすべての電力値をコンピュータに取り込む。(3)これらの値の総和から全電力が求まる。取り込んだデータを、下側の周波数から積算し、その値が全電力のC〔%〕となる周波数f1〔Hz〕を求める。同様に上側の周波数から積算し、その値が全電力のC〔%〕となる周波数f2〔Hz〕を求める。このときの占有周波数帯幅は、D〔Hz〕となる。内に入れるべき字句の正しい組合せを選べ。
