2025年6月 B無線工学
問4

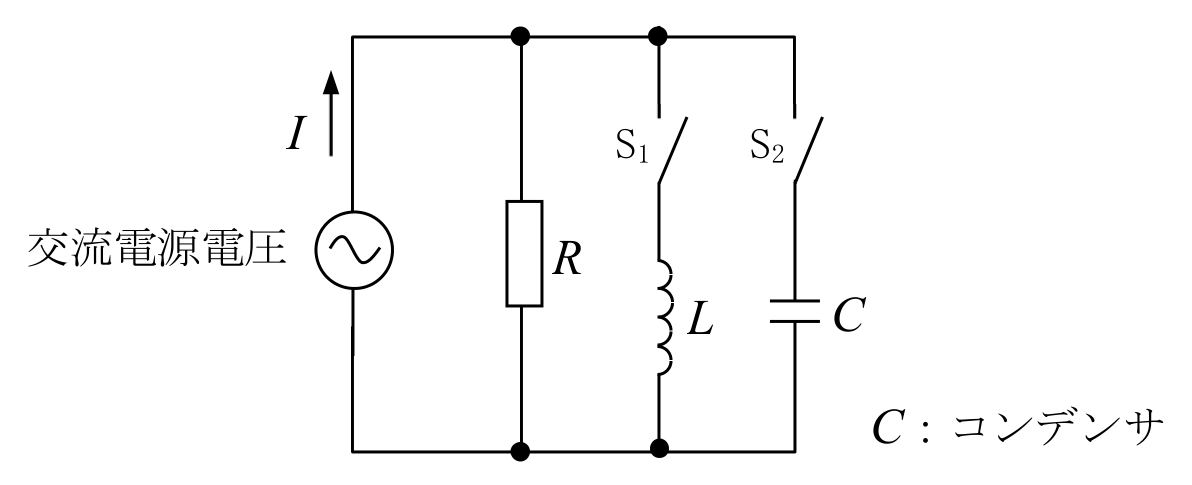

図に示す回路において、スイッチS1のみを閉じたときの電流IとスイッチS2のみを閉じたときの電流Iは、ともに5〔A〕であった。また、スイッチS1とS2の両方を閉じたときの電流Iは、4〔A〕であった。抵抗R及びコイルLのリアクタンスXLの大きさの値の組合せとして、正しいものを選べ。ただし、交流電源電圧は150〔V〕とする。
この問題で問われるポイント
論点は「電気回路計算」です。 公式を正しく当てはめて計算できるかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
