2025年10月 A無線工学
問3

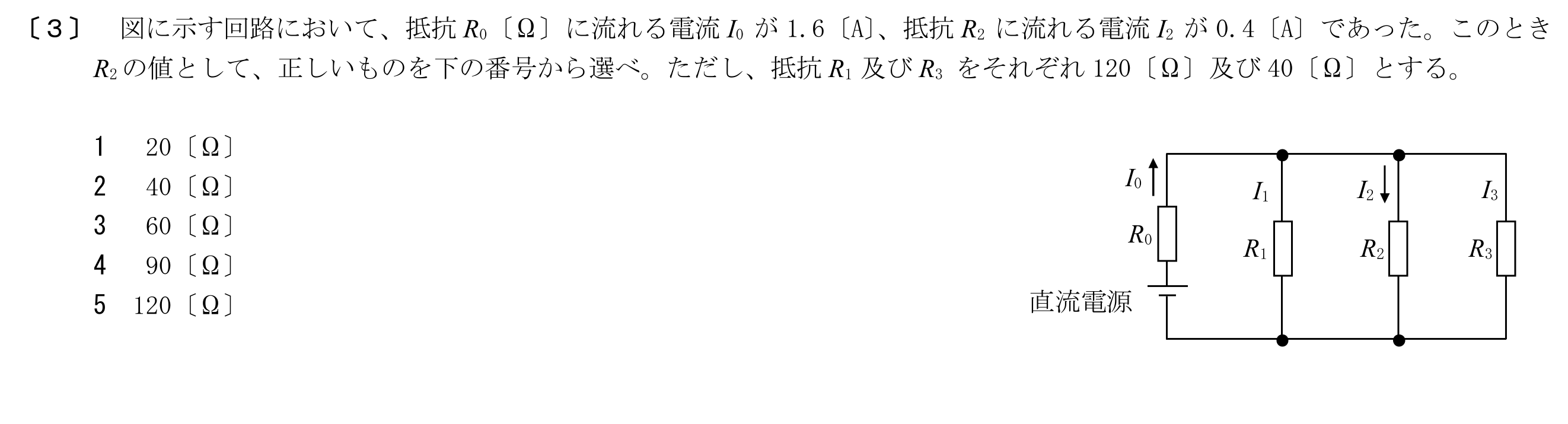

図に示す回路において、抵抗R0〔Ω〕に流れる電流I0が1.6〔A〕、抵抗R2に流れる電流I2が0.4〔A〕であった。このときR2の値として、正しいものを選べ。ただし、抵抗R1及びR3をそれぞれ120〔Ω〕及び40〔Ω〕とする。
この問題で問われるポイント
論点は「電気回路計算」です。 公式を正しく当てはめて計算できるかがポイントです。 選択肢の中から「正しいもの」を1つ選ぶ設問です。
